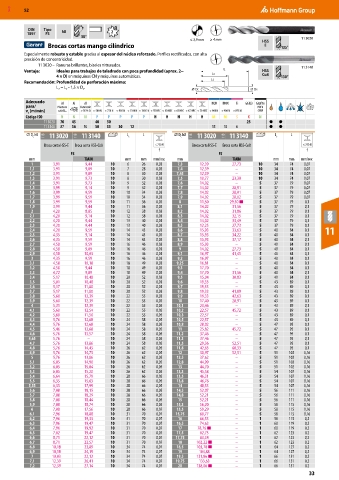

P. 33

MXD  52



           DIN  Tipo
           1897  FS    h8               2
                             38°                                                                           11 3020
                                                                    ≤ 3,9 mm  ≥ 4 mm         HSS
                  Brocas cortas mango cilíndrico                                              E     135°
          Especialmente robusto y estable gracias al espesor del núcleo reforzado. Perfiles rectificados, con alta
          precisión de concentricidad.
              11 3020 –  Ranuras brillantes, biseles nitrurados.                                           11 3140
          Ventaja:   Ideales para trabajos de taladrado con poca profundidad (aprox. 2−   L  HSS
                     4 × D) en máquinas CN y máquinas automáticas.         LC                Co8    130°
                                                                           L2
          Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C                            DC                   DS
                        C
                      2
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 3020  70  45     40  30                                              25      ●  ●
                11 3140  87  56  50  50  35  30  12                        15   10  6           ●  ●
          ⌀ D  h8  11B  11 3020  11B  11 3140  L c  L         ⌀ D  h8  11B  11 3020  11B  11 3140  L c  L
             C
                                                                C
                 Broca corta HSS-E  Broca corta HSS-Co8  < 750 N     Broca corta HSS-E  Broca corta HSS-Co8  < 750 N
                                                         f                                                   f
                          FS                                                  FS
           mm                  TiAlN         mm   mm   mm/rev.  mm                 TiAlN         mm   mm   mm/rev.
            1       3,91       9,44     10    6    26   0,03   7,3     12,39       27,73    10   34    74   0,07
           1,1      3,91       9,89     10    7    28   0,03   7,4     12,39        –       10   34    74   0,07
           1,2      3,91       9,89     10    8    30   0,03   7,45    12,39        –       10   34    74   0,07
           1,3      3,91       9,73     10    8    30   0,03   7,5     10,77       23,30    10   34    74   0,07
           1,4      3,91       9,73     10    9    32   0,03   7,6     14,02        –       5    37    79   0,07
           1,5      3,99       9,14     10    9    32   0,03   7,7     14,02       28,91    5    37    79   0,07
           1,6      3,99       9,59     10   10    34   0,03   7,8     14,02       28,91    5    37    79   0,07
           1,7      3,99       9,59     10   10    34   0,03   7,9     14,02       28,02    5    37    79   0,07
           1,8      3,99       9,59     10   11    36   0,03    8      11,50      29,50 ■   5    37    79   0,1
           1,9      3,99       9,44     10   11    36   0,03   8,1     14,02       31,56    5    37    79   0,1
            2       4,20       8,85     10   12    38   0,03   8,2     14,02       31,86    5    37    79   0,1
           2,1      4,20       9,14     10   12    38   0,03   8,3     14,02       32,15    5    37    79   0,1
           2,2      4,20       9,44     10   13    40   0,03   8,4     14,02       33,49    5    37    79   0,1
           2,3      4,20       9,44     10   13    40   0,03   8,5     12,25       27,73    5    37    79   0,1
           2,4      4,20       9,59     10   14    43   0,03   8,6     15,93       33,63    5    40    84   0,1    11
           2,5      4,35       9,14     10   14    43   0,03   8,7     15,93       34,22    5    40    84   0,1
           2,6      4,35       9,59     10   14    43   0,03   8,8     15,93       37,17    5    40    84   0,1
           2,7      4,58       9,59     10   16    46   0,03   8,9     15,93        –       5    40    84   0,1
           2,8      4,58       9,89     10   16    46   0,03    9      14,02       27,73    5    40    84   0,1
           2,9      4,58       10,03    10   16    46   0,03   9,1     16,97       41,45    5    40    84   0,1
            3       4,35       9,59     10   16    46   0,03   9,2     16,97        –       5    40    84   0,1
           3,1      4,58       10,18    10   18    49   0,03   9,25    16,81        –       5    40    84   0,1
           3,2      4,58       9,44     10   18    49   0,03   9,3     17,70        –       5    40    84   0,1
           3,3      4,72       9,89     10   18    49   0,03   9,4     17,70       31,56    5    40    84   0,1
           3,4      5,17       10,48    10   20    52   0,03   9,5     15,04       30,83    5    40    84   0,1
           3,5      5,01       10,48    10   20    52   0,03   9,6     19,33        –       5    43    89   0,1
           3,6      5,17       11,80    10   20    52   0,03   9,7     19,33        –       5    43    89   0,1
           3,7      5,17       11,80    10   20    52   0,03   9,8     19,33       41,89    5    43    89   0,1
           3,8      5,60       12,39    10   22    55   0,03   9,9     19,33       42,63    5    43    89   0,1
           3,9      5,60       12,39    10   22    55   0,03    10     17,40       28,91    5    43    89   0,1
            4       5,31       12,39    10   22    55   0,05   10,1    23,46        –       5    43    89   0,1
           4,1      5,60       12,54    10   22    55   0,05   10,2    22,57       45,72    5    43    89   0,1
           4,2      5,60       11,50    10   22    55   0,05   10,3    22,57        –       5    43    89   0,1
           4,3      5,76       12,68    10   24    58   0,05   10,5    22,57        –       5    43    89   0,1
           4,4      5,76       12,68    10   24    58   0,05   10,8    28,02        –       5    47    95   0,1
           4,5      5,46       12,68    10   24    58   0,05    11     25,82       45,72    5    47    95   0,1
           4,6      5,76       13,57    10   24    58   0,05   11,2    37,46        –       5    47    95   0,1
           4,65     5,76        –       10   24    58   0,05   11,3    37,46        –       5    47    95   0,1
           4,7      5,76       13,86    10   24    58   0,05   11,5    29,36       52,51    5    47    95   0,1
           4,8      5,76       14,45    10   26    62   0,05   11,8    42,63       60,33    5    47    95   0,1
           4,9      5,76       14,75    10   26    62   0,05    12     30,97       52,51    5    51   102   0,16
            5       5,76       13,86    10   26    62   0,05   12,5    37,62        –       5    51   102   0,16
           5,1      6,05       14,90    10   26    62   0,05   12,8    44,99        –       5    51   102   0,16
           5,2      6,05       15,04    10   26    62   0,05    13     44,70        –       5    51   102   0,16
           5,3      6,05       15,20    10   26    62   0,05   13,3    45,58        –       5    54   107   0,16
           5,4      6,64       15,79    10   28    66   0,05   13,5    46,31        –       5    54   107   0,16
           5,5      6,35       15,63    10   28    66   0,05   13,8    46,76        –       5    54   107   0,16
           5,55     6,35       17,99    10   28    66   0,05    14     48,53        –       5    54   107   0,16
           5,6      7,08       18,15    10   28    66   0,05   14,5    52,07        –       5    56   111   0,16
           5,7      7,08       18,29    10   28    66   0,05   14,8    52,21        –       5    56   111   0,16
           5,8      7,08       18,44    10   28    66   0,05    15     52,21        –       5    56   111   0,16
           5,9      7,08       18,74    10   28    66   0,05   15,3    56,20        –       5    58   115   0,16
            6       7,08       17,56    10   28    66   0,07   15,5    59,29        –       5    58   115   0,16
           6,1      7,96       18,88    10   31    70   0,07   15,75   60,77        –       5    58   115   0,16
           6,2      7,96       19,33    10   31    70   0,07    16     66,53        –       1    58   115   0,2
           6,3      7,96       19,47    10   31    70   0,07   16,5    74,63        –       1    60   119   0,2
           6,4      7,96       19,92    10   31    70   0,07    17    78,76 ■       –       1    60   119   0,2
           6,5      7,82       19,47    10   31    70   0,07   17,5    82,75        –       1    62   123   0,2
           6,6      8,71       22,12    10   31    70   0,07   17,75   83,34        –       1    62   123   0,2
           6,7      8,71       22,57    10   31    70   0,07    18    102,22 ■      –       1    62   123   0,2
           6,8     10,18       23,89    10   34    74   0,07   18,5   103,70 ■      –       1    64   127   0,2
           6,9     10,18       24,19    10   34    74   0,07    19     104,88       –       1    64   127   0,2
            7      10,03       22,12    10   34    74   0,07   19,5   131,86 ■      –       1    66   131   0,2
           7,1     12,39       26,41    10   34    74   0,07   19,75   133,63       –       1    66   131   0,2
           7,2     12,39       27,14    10   34    74   0,07    20    138,06 ■      –       1    66   131   0,2
