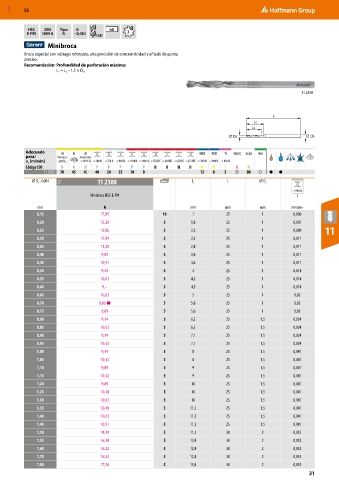

Page 31 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 31

MXD  52



           HSS   DIN  Tipo   0          h8
           E-PM  1899 A  N  −0,004            2
                                   118°           
                  Minibroca
          Broca especial con vástago reforzado, alta precisión de concentricidad y afilado de punta
          preciso.
          Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C
                        C
                      2

                                                                                                           11 2300



                                                                                                 L
                                                                                          LC
                                                                                         L2
                                                                                   DC                         DS

          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H   M    M   S   K   N
                11 2300  70  45  40  40  30  25  10  8                 12   8   5   25  80  ○   ●  ●
            ⌀ D  -0,004  11A       11 2300                          L c          L          ⌀ D s
              C
                                                                                                        < 900 N
                                 Minibroca HSS-E-PM                                                      f

              mm                     N                              mm          mm          mm         mm/rev.
              0,15                  17,85                 10         1          25           1          0,006
              0,20                  15,20                 5         1,8         25           1          0,007
              0,25                  13,86                 5         2,2         25           1          0,009      11
              0,30                  12,84                 5         2,2         25           1          0,011
              0,35                  11,50                 5         2,8         25           1          0,011
              0,40                   9,89                 5         3,6         25           1          0,011
              0,45                  10,91                 5         3,6         25           1          0,011
              0,50                   9,59                 5          4          25           1          0,014
              0,55                  10,03                 5         4,5         25           1          0,014
              0,60                   9,–                  5         4,5         25           1          0,014
              0,65                  10,03                 5          5          25           1          0,02
              0,70                  8,85 ■                5         5,6         25           1          0,02
              0,75                   9,89                 5         5,6         25           1          0,02
              0,80                   9,14                 5         6,3         25          1,5         0,024
              0,85                  10,03                 5         6,3         25          1,5         0,024
              0,90                   9,14                 5         7,1         25          1,5         0,024
              0,95                  10,32                 5         7,1         25          1,5         0,024
              1,00                   9,14                 5          8          25          1,5         0,041
              1,05                  10,32                 5          8          25          1,5         0,041
              1,10                   9,89                 5          9          25          1,5         0,041
              1,15                  10,32                 5          9          25          1,5         0,041
              1,20                   9,89                 5         10          25          1,5         0,041
              1,25                  10,48                 5         10          25          1,5         0,041
              1,30                  10,03                 5         10          25          1,5         0,041
              1,35                  10,48                 5         11,2        25          1,5         0,041
              1,40                  10,03                 5         11,2        25          1,5         0,041
              1,45                  10,91                 5         11,2        25          1,5         0,041
              1,50                  14,90                 5         11,2        30           2          0,052
              1,55                  16,38                 5         12,4        30           2          0,052
              1,60                  16,22                 5         12,4        30           2          0,052
              1,70                  16,52                 5         12,4        30           2          0,052
              1,80                  17,56                 5         13,8        30           2          0,052
