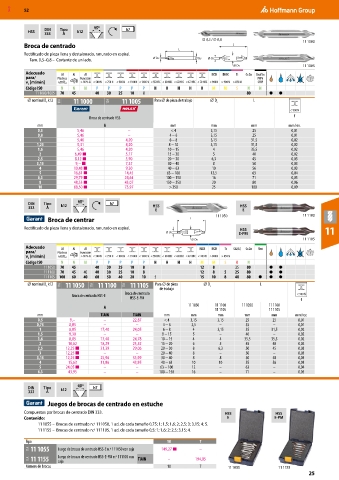

Page 25 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 25

MXD  52



                                  60º
           HSS   DIN  Tipo  k12              h7
                 333
                       A
                                                  
                                                                        ⌀ 0,5 / ⌀ 0,8                      11 1000
            Broca de centrado                                                      L
                                                                L
          Rectificado de pieza llena y destalonado, ranurado en espiral.
             Tam. 0,5–0,8 –  Cortante de un lado.        DC             DS    DC
                                                                                     DS                    11 1005
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   N   N
             11 1000/ 1005  70  45     40  30  25  10  8                                80      ●  ●
           ⌀ nominal D  k12  11A  11 1000  12A  11 1005  Para ⌀ de pieza de trabajo  ⌀ D s  L
                 C
                                                                                                       < 900 N
                                Broca de centrado HSS                                                   f
              mm                     A                       mm            mm            mm           mm/rev.
              0,5           5,46              –              < 4           3,15           25           0,01
              0,8           5,46              –              4 − 6         3,15           25           0,01
               1            5,46             4,20            6 − 8         3,15          31,5          0,02
              1,25          5,31             4,20           8 − 10         3,15          31,5          0,02
              1,6           5,46             4,20           10 − 15         4            35,5          0,02
               2           6,49 ■            5,17           15 − 20         5             40           0,02
              2,5          8,12 ■            5,90           20 − 30        6,3            45           0,03
              3,15          9,– ■            7,37           30 − 40         8             50           0,03
               4           10,48 ■           9,30           40 − 63         10            56           0,03
               5           16,81 ■           14,45          63 − 100       12,5           63           0,04
              6,3          29,79 ■           24,64         100 − 150        16            71           0,05
               8           48,53 ■           43,07         150 − 250        20            80           0,06
              10           88,50 ■           75,97          > 250           25           100           0,09


                            60º
           DIN  Tipo  k12               h7
           333   A                                     HSS                           HSS
                                                        E                             E
                                                                             11 1050                       11 1100
                  Broca de centrar                                  L
          Rectificado de pieza llena y destalonado, ranurado en espiral.             HSS                           11
                                                                                     E-PM
                                                             DC
                                                                                                           11 1105
                                                                      DS
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H   M    M   S   K   N
                11 1050  70  45     40  30  25  10  8                  12   8       25  80      ●  ●
                11 1100  70  45  40  40  30  25  10  8                 12   8   5   25  80      ●  ●
                11 1105 100  60  40  60  50  40  20  10  5             15  10   8   40  80  ●   ●  ●
           ⌀ nominal D  k12  11A  11 1050  11A  11 1100  11A  11 1105  Para ⌀ de pieza   ⌀ D s  L
                 C
                                                         de trabajo
                                             Broca de centrado                                           < 900 N
                          Broca de centrado HSS-E
                                               HSS-E-PM                                                    f
                                                                   11 1050   11 1100   11 1050  11 1100
                                     A
                                                                             11 1105           11 1105
              mm                    TiAlN       TiAlN      mm       mm       mm        mm       mm       mm/rev.
              0,5         9,–        –          22,87      < 4      3,15     3,15      25        25       0,01
              0,75       8,85        –           –        4 − 6     3,5       –        35        –        0,01
               1         8,85       17,40       24,05     6 − 8      4       3,15      35       31,5      0,02
              1,5        9,30        –           –        8 − 15     5        –        40        –        0,02
              1,6        8,85       17,40       24,78     10 − 15    4        4        35,5     35,5      0,02
               2         10,62      18,29       25,52     15 − 20    6        5        45        40       0,02
              2,5       12,25 ■     21,39       29,06     20 − 30    8        6,3      50        45       0,03
               3        12,25 ■      –           –        20 − 40    8        –        50        –        0,03
              3,15      12,25 ■     25,96       35,99     30 − 40    8        8        50        50       0,03
               4         15,63      31,86       43,95     40 − 63   10        10       55        56       0,03
               5        24,05 ■      –           –       63 − 100   12        –        63        –        0,04
              6,3        43,95       –           –       100 − 150  16        –        71        –        0,05
                            60º
           DIN  Tipo              h7
           333   A    k12
                                      
                  Juegos de brocas de centrado en estuche
         Compuestos por brocas de centrado DIN 333.                             HSS               HSS
         Contenido:                                                              E               E-PM
              11 1055 –  Brocas de centrado n.º 111050, 1 ud. de cada tamaño 0,75; 1; 1,5; 1,6; 2; 2,5; 3; 3,15; 4; 5.
              11 1155 –  Brocas de centrado n.º 111105, 1 ud. de cada tamaño 0,5; 1; 1,6; 2; 2,5; 3,15; 4.
          Tipo                                              10         7
           11A  11 1055  Juego de brocas de centrado HSS-E n.º 111050 con caja  149,27 ■  –
           11A  11 1155  Juego de brocas de centrado HSS-E-PM n.º 111105 con   TiAlN  –  194,85
                     caja
          Número de brocas                                  10         7         11 1055           11 1155
