P. 21

MXD  52

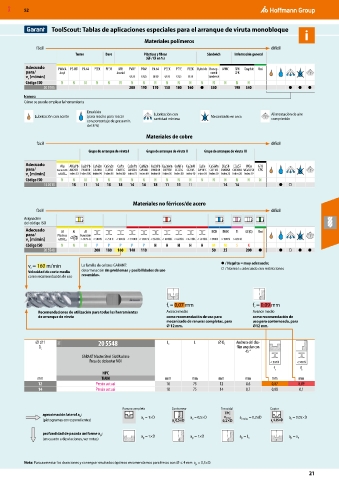

                      ToolScout: Tablas de aplicaciones especiales para el arranque de viruta monobloque    i
                                                    Materiales polímeros
              fácil                                                                             difícil
                            Termo     Duro          Plásticos y fibras    Sándwich  Información general
                                                    (GF / CF en %)
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   N   N   N   N   N   N   N   N   N    N   N   N   N   N
                20 9785                       200  190  170  150  180  160  ●  350      190  340      ●   ●   ●
          Iconos:
          Cómo se puede emplear la herramienta
                                Emulsión
             Lubricación con aceite  (para macho para roscar   Lubricación con   Mecanizado en seco  Alimentación de aire
                                                                                                comprimido
                                con porcentaje de grasa mín.   cantidad mínima
                                del 8 %)
                                                    Materiales de cobre
              fácil                                                                             difícil
                                Grupo de arranque de viruta I  Grupo de arranque de viruta II  Grupo de arranque de viruta III

          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   N   N   N   N   N   N   N   N   N    N   N   N   N   N   N
                13 2610     18  11  14  18  18  14  14  18  11  11  11          14  14             ●  ○

                                                Materiales no férricos/de acero
              fácil                                                                             difícil
          Asignación
          del código ISO
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K
                20 5548           200  180  160  140  110                  50   35     200  ●      ●  ○   ●  ●
                                                                               ● / Negrita = muy adecuado;
           v  = 160 m/min     La familia de colores GARANT:                    ○ / Normal = adecuado con restricciones
            c
           Velocidad de corte media   determinación sin problemas y posibilidades de uso
           como recomendación de uso  resumidas.



                                                           f  = 0,07 mm                   f  = 0,09 mm
                                                            z
                                                                                          z
              Recomendaciones de utilización para todas las herramientas   Avance medio   Avance medio
              de arranque de viruta                        como recomendación de uso para   como recomendación de
                                                             mecanizado de ranuras completas, para   uso para contorneado, para
                                                           ⌀ 12 mm.                       ⌀12 mm.
             ⌀ d11    11X           20 5548                 L c      L        ⌀ D s  Anchura del cha-
               D C                                                                  flán angular con
                                                                                       45 °
                              GARANT Master Steel SlotMachine
                                 Fresa de desbastar MDI                                         < 900 N     < 900 N
                                                                                                 f z       f z
                                     HPC
              mm                     TiAlN                 mm       mm        mm       mm        mm       mm
              12                   Precio actual           16        73       12       0,6      0,07      0,09
              14                   Precio actual           18        75       14       0,7      0,08      0,1


                                            Ranura completa  Contornear        Trocoidal        Copiar
                aproximación lateral a : e         a  = 1×D           = 0,5×D   TPC      = 0,2×D      a  = 0,05×D
                                                                                a e max
                (pictogramas correspondientes)     e          a  0,5×D  a e    0,2 D  a e máx.  a  0,05 D  e
                                                              e                                  e
                profundidad de pasada uniforme a : p  a  = 1×D      a  = 1×D         a  = L           a  = a
                (en cuanto a desviaciones, ver notas)  p             p                p  c             p  e



          Nota: Para aumentar las duraciones y conseguir resultados óptimos recomendamos para fresas con ⌀ ≤ 4 mm: a  = 0,5×D.
                                                                      p
                                                                                                              21
