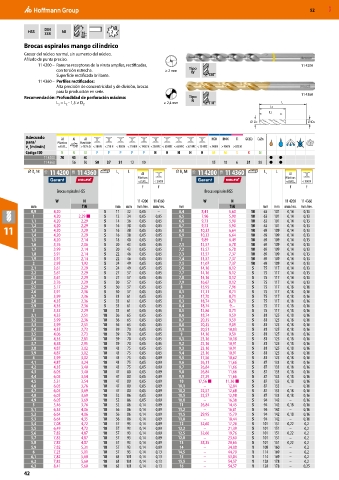

Page 42 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 42

52     MXD


           HSS   DIN   h8     35-       2
                 338
                             40°            
            Brocas espirales mango cilíndrico
          Grosor del núcleo normal, sin aumento del núcleo.
          Afilado de punta preciso.
              11 4200 –  Ranuras receptoras de la viruta amplias, rectificadas,                            11 4200
                     con torsión estrecha.                 ≥ 2 mm  Tipo
                                                                    W
                     Superficie rectificada brillante.                    130°
              11 4360 –  Perfiles rectificados:
                     Alta precisión de concentricidad y de división, brocas
                     para la producción en serie.                                                          11 4360
          Recomendación: Profundidad de perforación máxima:        Tipo
                     L  = L  - 1,5 × D . C                 ≥ 2,4 mm   N   118°                      L
                        C
                      2
                                                                                                LC
                                                                                                L2
                                                                                           DC                  DS

          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 4200  70  45  40                                                             ●  ●
                11 4360     56  50  50  37  31  12  10                     15   10  6   31  80  ●  ●
           ⌀ D  h8  11B  11 4200  12B  11 4360  L c  L  Al     ⌀ D  h8  11B  11 4200  12B  11 4360  L c  L  Al
             C
                                                                 C
                                                 Plásticos                                           Plásticos
                                                        < 500 N                                             < 500 N
                                                   f     f                                             f     f
                     Brocas espirales HSS                                Brocas espirales HSS
                     W        N                  11 4200  11 4360       W         N                  11 4200  11 4360
            mm                TiN        mm  mm  mm/rev. mm/rev.  mm              TiN        mm  mm  mm/rev. mm/rev.
            0,9     4,20      –       5   11  32  0,05  –       6,4     8,41     5,60    10   63  101  0,14  0,13
             1      4,20     2,29 ■   5   12  34  0,05  0,05    6,5     7,96     5,90    10   63  101  0,14  0,13
            1,1     4,20      2,29    5   14  36  0,05  0,05    6,6     9,73     5,90    10   63  101  0,14  0,13
                                                                        9,73
  11        1,2     4,20      2,29    5 5  16  38  0,05  0,05   6,7    10,32     5,90    10   63  101  0,14  0,13
                                                                                 6,64
                                                                                              69
                                                                                                 109
                                                                                         10
            1,3
                    4,20
                                              38
                                          16
                                                  0,05
                                                        0,05
                                                                                                      0,14
                                                                                                            0,13
                                                                6,8
                              2,29
            1,4
                                                                                                 109
                                          18
                              2,14
                                                  0,05
                                              40
                                                        0,05
                                                                                 6,49
                    4,20
                                                                7
                                                                        9,89
                                                                                                            0,13
                                                                                                      0,14
                                                                                         10
                                                                                              69
            1,5     4,20      2,29    5 5  16  38  0,05  0,05   6,9    10,32     6,64    10   69  109  0,14  0,13
            1,6     3,76      2,06    5   20  43  0,05  0,05    7,1    13,57     6,78    10   69  109  0,14  0,13
            1,7     3,99      2,14    5   20  43  0,05  0,05    7,2    13,57     6,78    10   69  109  0,14  0,13
            1,8     3,91      2,14    5   22  46  0,05  0,05    7,3    13,57     7,37    10   69  109  0,14  0,13
            1,9     3,91      2,14    5   22  46  0,05  0,05    7,4    13,57     7,37    10   69  109  0,14  0,13
             2      2,95      1,92    5   24  49  0,05  0,05    7,5    11,07     7,37    10   69  109  0,14  0,13
            2,1     3,61      2,29    5   24  49  0,05  0,05    7,6    14,16     8,12     5   75  117  0,14  0,13
            2,2     3,61      2,29    5   27  57  0,05  0,05    7,7    14,16     8,12     5   75  117  0,14  0,13
            2,3     3,61      2,29    5   27  57  0,05  0,05    7,8    14,16     8,12     5   75  117  0,14  0,13
            2,4     3,76      2,29    5   30  57  0,05  0,05    7,9    16,67     8,12     5   75  117  0,14  0,13
            2,5     3,17      2,29    5   30  57  0,05  0,05    8      15,93     7,96     5   75  117  0,18  0,16
            2,6     3,91      2,36    5   30  57  0,05  0,05    8,1    17,11     8,71     5   75  117  0,18  0,16
            2,7     3,99      2,36    5   33  61  0,05  0,05    8,2    17,70     8,71     5   75  117  0,18  0,16
            2,8     4,35      2,36    5   33  61  0,05  0,05    8,3    18,74     8,71     5   75  117  0,18  0,16
            2,9     4,35      2,36    5   33  61  0,05  0,05    8,4    18,74      9,–     5   75  117  0,18  0,16
             3      3,32      2,29   10   33  61  0,05  0,05    8,5    13,86     8,71     5   75  117  0,18  0,16
            3,1     4,35      2,51   10   36  65  0,05  0,05    8,6    18,74     9,59     5   81  125  0,18  0,16
            3,2     3,99      2,36   10   36  65  0,05  0,05    8,7    20,35     9,59     5   81  125  0,18  0,16
            3,3     3,99      2,51   10   36  65  0,05  0,05    8,8    20,35     9,89     5   81  125  0,18  0,16
            3,4     4,35      2,73   10   39  70  0,05  0,05    8,9    20,51     10,03    5   81  125  0,18  0,16
            3,5     4,06      2,73   10   39  70  0,05  0,05    9      14,16     9,59     5   81  125  0,18  0,16
            3,6     4,35      2,81   10   39  70  0,05  0,05    9,1    23,16     10,18    5   81  125  0,18  0,16
            3,7     4,58      2,95   10   39  70  0,05  0,05    9,2    23,16     10,91    5   81  125  0,18  0,16
            3,8     4,87      3,02   10   43  75  0,05  0,05    9,3    23,16     10,91    5   81  125  0,18  0,16
            3,9     4,87      3,02   10   43  75  0,05  0,05    9,4    23,16     10,91    5   81  125  0,18  0,16
             4      3,99      3,02   10   43  75  0,05  0,09    9,5    17,56     10,62    5   81  125  0,18  0,16
            4,1     4,87      3,24   10   43  75  0,05  0,09    9,6    26,11     11,66    5   87  133  0,18  0,16
            4,2     4,35      3,40   10   43  75  0,05  0,09    9,7    26,84     11,66    5   87  133  0,18  0,16
            4,3     6,05      3,40   10   47  80  0,05  0,09    9,8    26,84     11,66    5   87  133  0,18  0,16
            4,4     6,05      3,54   10   47  80  0,05  0,09    9,9    27,29     11,66    5   87  133  0,18  0,16
            4,5     5,31      3,54   10   47  80  0,05  0,09    10     17,56 ■  11,36 ■   5   87  133  0,18  0,16
            4,6     6,05      3,76   10   47  80  0,05  0,09    10,1     –       12,84    5   87  133  –    0,16
            4,7     6,05      3,69   10   47  80  0,05  0,09    10,2   22,57     12,68    5   87  133  0,18  0,16
            4,8     6,05      3,69   10   52  86  0,05  0,09    10,5   22,57     12,98    5   87  133  0,18  0,16
            4,9     6,05      3,69   10   52  86  0,05  0,09    10,8     –       16,38    5   94  142  –    0,16
             5      5,46      3,76   10   52  86  0,14  0,09    11     26,84     14,45    5   94  142  0,18  0,16
            5,1     6,35      4,06   10   56  86  0,14  0,09    11,2     –       16,81    5   94  142  –    0,16
            5,2     6,64      4,06   10   56  86  0,14  0,09    11,5   29,95     15,79    5   94  142  0,18  0,16
            5,3     6,64      4,35   10   56  86  0,14  0,09    11,8     –       18,44    5   94  142  –    0,16
            5,4     7,08      4,72   10   57  93  0,14  0,09    12     32,60     17,26    5  101  151  0,22  0,2
            5,5     6,49      4,72   10   57  93  0,14  0,09    12,2     –       21,39    5  101  151  –    0,2
            5,6     7,82      4,87   10   57  93  0,14  0,09    12,5   32,60     19,76    5  101  151  0,22  0,2
            5,7     7,82      4,87   10   57  93  0,14  0,09    12,8     –       23,60    5  101  151  –    0,2
            5,8     7,82      4,87   10   57  93  0,14  0,09    13     38,35     20,65    5  101  151  0,22  0,2
            5,9     7,82      5,31   10   57  93  0,14  0,09    14       –       34,08    1  108  160  –    0,2
             6      7,23      5,01   10   57  93  0,14  0,13    14,5     –       44,70    1  114  169  –    0,2
            6,1     7,82      5,60   10   63  101  0,14  0,13   15       –       53,84    1  114  169  –    0,2
            6,2     7,82      5,60   10   63  101  0,14  0,13   15,5     –       54,57    1  120  178  –    0,2
            6,3     8,41      5,60   10   63  101  0,14  0,13   16       –       54,57    1  120  178  –    0,25
