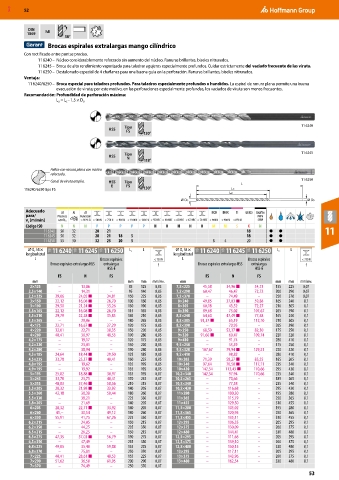

Page 53 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 53

MXD  52



           DIN
           1869  h8               2
                        38°           
                  Brocas espirales extralargas mango cilíndrico
          Con rectificado entre puntas preciso.
              11 6240 –  Núcleo considerablemente reforzado sin aumento del núcleo. Ranuras brillantes, biseles nitrurados.
              11 6245 –  Broca de alto rendimiento vaporizada para taladrar agujeros especialmente profundos. Cuidar estrictamente del vaciado frecuente de las viruta.
              11 6250 –  Destalonado especial de 4 chaflanes para una buena guía en la perforación. Ranuras brillantes, biseles nitrurados.
         Ventaja:
           11 6240/6250 –  Broca especial para taladros profundos. Para taladros especialmente profundos o hundidos. La espiral de ranura plana permite una buena
                     evacuación de viruta; por este motivo, en las perforaciones especialmente profundas, los vaciados de viruta son menos frecuentes.
         Recomendación: Profundidad de perforación máxima:
                     L  = L  - 1,5 × D . C
                      2
                        C



                                       HSS   Tipo                                                          11 6240
                                             FS
                                                   130°

                                             Tipo                                                          11 6245
                                       HSS
                                              N
                                                    118°
                   Hélice con ranura plana con núcleo
                   reforzado.
                   Canal de viruta amplio.  HSS  Tipo                                 L                    11 6250
                                        E    FS
          116240/6250 tipo FS                      130°                           LC
                                                                                  L2
                                                                   DC                                          DS
          Adecuado
          para/
          v  [m/min]
           c
          Código ISO  N    N   N   P   P   P   P   P   H   H   H   H    H   M   M   S   K   N
                11 6240  50  32     28  21                                              18      ●  ●               11
                11 6245  50  32     28  21  18  5                                       18      ●  ●
                11 6250  55  30     32  25  20  5                           8   4       20      ●  ●
           ⌀ D  h8 ×   11B  11 6240 11 6245 11 6250  L c  L    ⌀ D  h8 ×   11B  11 6240 11 6245 11 6250  L c  L
                                     11B
                                                                                11B
                                                                                         11B
                            11B
             C
                                                                 C
          longitud total                                      longitud total
             L                      Brocas espirales   < 750 N     L                    Brocas espirales   < 750 N
                   Brocas espirales extralargas HSS  extralargas   f   Brocas espirales extralargas HSS  extralargas   f
                                       HSS-E                                               HSS-E
                     FS        N       FS                                FS        N       FS
            mm                                mm  mm   mm/rev.  mm                                mm  mm  mm/rev.
            2×125     –       13,86     –     85   125  0,03   7,5×225  45,58    34,96 ■  54,73   155  225  0,07
           2,5×140    –       14,31     –     95   140  0,05   7,5×290  60,47    46,47    72,72   200  290  0,07
           2,5×225  29,06    24,05 ■   34,81  150  225  0,05   7,5×370   –       74,49      –     250  370  0,07
            3×150   22,12    16,08 ■   26,70  100  150  0,05    8×240   49,85    37,03 ■  59,88   165  240  0,1
            3×190   29,50    21,24 ■   35,26  130  190  0,05    8×305   60,18    43,52    72,27   210  305  0,1
           3,5×165  22,12    16,08 ■   26,70  115  165  0,05    8×390   89,68    73,02    107,67  265  390  0,1
           3,5×210  29,79    22,28 ■   35,85  145  210  0,05   8,5×240  64,60    47,49 ■  77,58   165  240  0,1
           3,5×265    –       29,06     –     180  265  0,05   8,5×305  93,37 ■  65,19    112,10  210  305  0,1
            4×175   22,71    16,67 ■   27,29  120  175  0,05   8,5×390   –       70,95      –     265  390  0,1
            4×220   32,01     22,71    38,35  150  220  0,05    9×250   68,59    52,37 ■  82,30   175  250  0,1
            4×280   40,41     30,97    48,53  190  280  0,05    9×320  91,60 ■   60,47    109,74  220  320  0,1
           4,2×175    –       19,17     –     120  175  0,05    9×410    –       91,74      –     280  410  0,1
           4,2×220    –       23,01     –     150  220  0,05   9,5×250   –       53,39      –     175  250  0,1
           4,2×280    –       38,94     –     190  280  0,05   9,5×320  107,67   79,94 ■  129,21  220  320  0,1
           4,5×185  24,64    18,44 ■   29,50  125  185  0,05   9,5×410   –       98,82      –     280  410  0,1
           4,5×235  33,78    25,37 ■   40,41  160  235  0,05   10×265   71,39    58,27 ■  85,55   185  265  0,1
           4,8×195    –       19,62     –     135  195  0,05   10×340   97,64    70,50 ■  117,11  235  340  0,1
           4,9×195    –       19,92     –     135  195  0,05   10×430   142,34  113,43 ■  170,66  295  430  0,1
            5×195   25,82    18,88 ■   30,97  135  195  0,07   10,2×340  142,34  97,94    170,66  235  340  0,1
            5×245   33,78     23,75    40,41  170  245  0,07   10,5×265  –       70,66      –     185  265  0,1
            5×315   48,83    37,46 ■   58,56  210  315  0,07   10,5×340  –       77,58      –     235  340  0,1
           5,5×205  28,32    21,98 ■   33,92  140  205  0,07   10,5×430  –       116,68     –     295  430  0,1
           5,5×260  42,18     30,38    50,44  180  260  0,07   11×280    –       100,30     –     195  280  0,1
           5,5×330    –       38,21     –     225  330  0,07   11×365    –       115,79     –     250  365  0,1
           5,8×205    –       21,69     –     140  205  0,07   11×455    –       129,50     –     310  455  0,1
            6×205   28,32    22,71 ■   33,92  140  205  0,07   11,5×280  –       105,02     –     195  280  0,1
            6×260    41,–     30,54    49,12  180  260  0,07   11,5×365  –       120,95     –     250  365  0,1
            6×330   55,91     41,75    67,26  225  330  0,07   11,5×455  –       135,11     –     310  455  0,1
           6,2×215    –       24,05     –     150  215  0,07   12×295    –       106,35     –     205  295  0,1
           6,2×350    –       44,25     –     235  350  0,07   12×375    –       130,09     –     260  375  0,1
           6,5×215    –       26,25     –     150  215  0,07   12×480    –       144,41     –     330  480  0,1
           6,5×275  47,35    37,03 ■   56,79  190  275  0,07   12,5×295  –       111,66     –     205  295  0,1
           6,5×350    –       47,49     –     235  350  0,07   12,5×375  –       139,10     –     260  375  0,1
           6,8×225  49,85     35,40    59,88  155  225  0,07   12,5×480  –       150,15     –     330  480  0,1
           6,8×370    –       75,81     –     250  370  0,07   13×295    –       117,11     –     205  295  0,1
            7×225   40,41    28,61 ■   48,53  155  225  0,07   13×375    –       143,96     –     260  375  0,1
            7×290   51,62     36,58    61,95  200  290  0,07   13×480    –       162,54     –     330  480  0,1
            7×370     –       74,49     –     250  370  0,07
