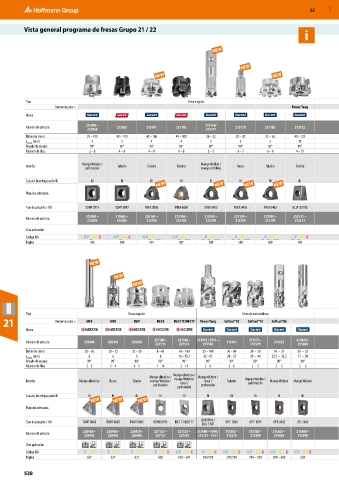

Vista general programa de fresas Grupo 21 / 22
i

Tipo Fresa angular
Denominación > Power Tang
Marca
Número de artículo 215045 – 215055 215101 215102 215176/ 215178 215182 215122
215050 215177
Diámetro (mm) 25 – 100 40 – 100 40 – 100 40 – 100 20 – 32 20 – 32 32 – 63 40 – 125
a p máx. (mm) 5 5 4 4 2 2 2 12
Ángulo de ataque 90° 90° 90° 90° 90° 90° 90° 90°
Número de filos 2 – 8 4 – 8 4 – 8 4 – 8 3 – 5 3 – 5 6 – 9 4 – 15

Interfaz Mango Weldon / Taladro Taladro Taladro Mango Weldon / Rosca Taladro Taladro
perforación
mango cilíndrico
Canales de refrigeración RI RI RI RI RI RI RI RI RI

Plaquita adecuada

Tipo de plaquita / ISO SOMT 09T3 SOMT 09T3 XNEX 0806 XNEX 0806 XNEX 0403 XNEX 0403 XNEX 0403 LO.U 130708
Número de artículo 215065 – 215065 – 215104 – 215104 – 215195 – 215195 – 215195 – 215131 –
215095 215095 215192 215192 215199 215199 215199 215151
Otra aplicación
Código ISO N P _ M S K N P _ M S K N P _ M _ _ N P _ M _ _ _ P _ M _ _ _ P _ M _ _ _ P _ M _ _ _ P _ M S K
Página 586 586 587 587 588 588 588 589

Tipo Fresa angular Fresa de varias hileras
21 Denominación > MEV MEV MEV MECX MEC11T/MEC17 Power Tang Softcut®18 Softcut®13 Softcut®06
Marca
227100 – 227300 – 215972 / 5974 – 215577 – 215840 –
Número de artículo 226400 226410 226420 215161 215622
227115 227515 215126 215579 215860
Diámetro (mm) 20 – 50 20 – 32 32 – 50 8 – 63 16 – 160 25 – 100 50 – 80 20 – 50 16 – 25 20 – 32
a p máx. (mm) 6 6 6 6 10 – 15,7 32 – 81 28 – 55 20 – 40 22,5 – 33,5 17 – 38
Ángulo de ataque 90° 90° 90° 90° 90° 90° 90° 90° 90° 90°
Número de filos 2 – 5 3 – 4 4 – 5 1 – 14 2 – 14 2 – 6 3 – 6 2 – 5 2 – 5 2 – 3
Mango cilíndrico / Mango cilíndrico / Mango Weldon /
Interfaz Mango cilíndrico Rosca Taladro mango Weldon / mango Weldon / rosca / Taladro Mango Weldon / Mango Weldon Mango Weldon
perforación rosca / perforación perforación
perforación
Canales de refrigeración RI RI RI RI RI RI RI RI RI RI RI

Plaquita adecuada

Tipo de plaquita / ISO TOMT 0605 TOMT 0605 TOMT 0605 BDMT 0703 BD.T 11/BD.T17 LO.U 0904 / AP.T. 1805 AP.T. 1335 AP.T. 0602 AP.. 1003
LO.U 1307
Número de artículo 226430 – 226430 – 226430 – 227135 – 227325 – 215980 – 5996 / 215202 – 215302 – 215623 – 215880 –
226445 226445 226445 227157 227567 215131 – 5151 215276 215389 215692 215948
Otra aplicación

Código ISO _ P _ M S _ _ P _ M S _ _ P _ M S _ _ P _ M _ K N P _ M S K _ P _ M S K N P _ M S K N P _ M S K N P _ M _ K N P _ M S K
Página 637 637 637 638 639 – 641 589/591 593/594 596 – 598 599 – 600 604
