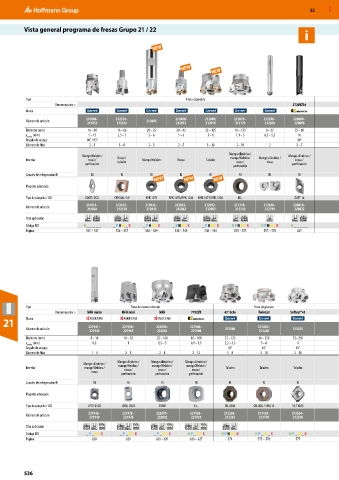

Vista general programa de fresas Grupo 21 / 22
i

Tipo Fresa copiadora Fresa de avance elevado
Denominación > 5720VZ16 Power Q Mini Power Q Mini Power Q Mini Power Q Power Q Power Q Power Q Double Power Q Double Feedking Hi5
Marca
Número de artículo 211806– 212534– 212003 212006/ 212009/ 212070– 212590– 220800– 213052– 213056 213058 212802– 212807– 212813– 213000– 213014 212900– 213110–
211852 212542 212015 212018 212170 212620 220806 213054 212804 212812 212817 213006 212910 213210
Diámetro (mm) 16 – 80 16 – 66 20 – 25 20 – 42 35 – 125 10 – 125 8 – 32 25 – 80 16 – 32 16 – 42 40 – 66 16 – 22 25 – 52 30 – 100 25 – 66 50 – 100 18 – 100 25 – 125
a p máx. (mm) 5 – 15 2,5 – 3 5 – 6 5 – 6 5 – 6 1,1 – 5 0,3 – 5,5 16 1 1 1 0,5 – 1,1 0,7 – 1,3 0,8 – 1,5 0,6 – 1,2 0,8 – 1,5 0,85 – 1,8 1,4 – 2,2
Ángulo de ataque 90° / 93° 90°
Número de filos 2 – 5 3 – 8 2 – 3 2 – 5 3 – 10 2 – 10 2 2 – 5 2 – 5 2 – 7 5 – 8 2 – 3 2 – 5 2 – 7 2 – 7 4 – 8 2 – 9 2 – 10

Mango Weldon / Rosca / Mango cilíndrico / Mango cilíndrico / Mango cilíndrico / Mango Weldon / Mango cilíndrico / Mango cilíndrico / Mango cilíndrico / Mango cilíndrico / Mango Weldon /
mango Weldon /
mango Weldon /
mango Weldon /
mango Weldon /
Interfaz rosca / taladro Mango Weldon Rosca Taladro rosca / rosca rosca / mango cilíndrico Rosca Perforación mango Weldon / rosca / rosca / Taladro rosca / rosca /
perforación perforación perforación rosca / perforación perforación perforación perforación
Canales de refrigeración RI RI RI RI RI RI RI RI RI RI RI RI RI RI RI RI RI RI RI
Plaquita adecuada

Tipo de plaquita / ISO VDGT / VCG. CPHX06 / 09 RPK.10T3 RPK.10T3/RPK.1204 RPK.10T3/RPK.1204 RD.. ZDET 16 ANGX10T3 ANGX10T3 ANGX10T3 XOM.0603 XDM.0904 XDM.1205 XOMU094812 XOMU146714 XDL. / XDP. POMX
Número de artículo 211853– 212552– 212032– 212032– 212032– 212178– 212630– 220810– 213064– 213064– 213064– 212819– 212860– 212887– 213024 – 213038 – 212921– 213122–
211864 212578 212042 212062 212062 212310 212799 220832 213075 213075 213075 212854 212885 212899 213036 213050 212991 213193
Otra aplicación

Código ISO N _ _ _ _ _ _ P H M _ K _ P H M S K _ P H M S K _ P H M S K N P H M S K N P H M S K N _ _ _ _ _ _ P H M S K _ P H M S K _ P H M S K _ P H M S K _ P H M S K _ P H M S K P H M S K P H M S K N P H M S K _ P H M S K
Página 545 – 547 556 – 557 548 – 549 548 – 549 548 – 549 551 – 555 557 – 559 625 560 – 561 560 – 561 560 – 561 562 – 564 562 – 564 562 – 564 565 – 567 565 – 567 568 – 571 572 – 573

Tipo Fresa de avance elevado Fresa de planear
Denominación > MFH micro MFH mini MFH 7792VX 43° Octo TwinCut Softcut®45
21 Marca
Número de artículo 221941– 221950– 222050– 221900– 213300 213410– 213555
221943
213420
221965
222065
221908
Diámetro (mm) 8 – 16 16 – 52 25 – 160 16 – 160 32 – 125 40 – 250 32– 250
a p máx. (mm) 0,5 1 1,5 – 5 0,9 – 3,5 2,2 – 3,5 3 – 6 4
Ángulo de ataque 43° 45° 45°
Número de filos 1 – 4 2 – 8 2 – 8 2 – 12 3 – 8 3 – 18 3 – 16
Mango cilíndrico / Mango cilíndrico / Mango cilíndrico /
Mango cilíndrico /
Interfaz mango Weldon / mango Weldon / mango Weldon / mango Weldon / Taladro Taladro Taladro
rosca rosca / rosca / rosca /
perforación perforación perforación
Canales de refrigeración RI RI RI RI RI RI RI RI
Plaquita adecuada
Tipo de plaquita / ISO LPGT 0102 LOGU 0303 SOMT X.L. OF..0504 ON.U05 / SN.U14 SE.T1305
Número de artículo 221946– 221970– 222070– 221920– 213320– 213424– 213564–
221949 221976 222092 221939 213361 213470 213596
Otra aplicación

Código ISO _ P _ M S K _ P _ M S K _ P _ M S K N P _ M S K N P H M S K N P _ M _ K N P _ M _ K
Página 628 629 630 – 631 626 – 627 574 575 – 576 577
