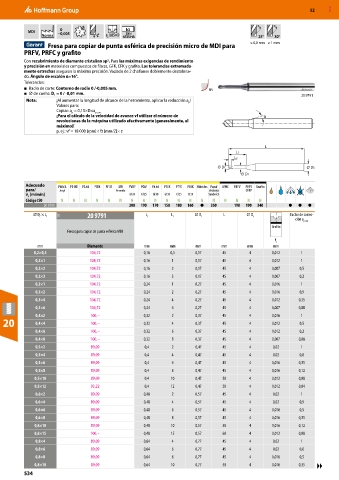

52 MXD

MDI 0 2 h5
DIN
−0,005
Norma e 6535 HA 25° 30°
a 0,05 D
Fresa para copiar de punta esférica de precisión micro de MDI para ≤ 0,8 mm ≥ 1 mm
PRFV, PRFC y grafito
Con recubrimiento de diamante cristalino sp . Para las máximas exigencias de rendimiento
3
y precisión en materiales compuestos de fibras, GFK, CFK y grafito. Las tolerancias extremada-
mente estrechas aseguran la máxima precisión. Vaciado de 2 chaflanes doblemente destalona-
do. Ángulo de escalón α=16°.
Tolerancias:
■ Radio de corte: Contorno de radio 0 /-0,005 mm. BN
■ ⌀ de cuello: D = 0 / -0,01 mm. 20 9791
1
Nota: ¡Al aumentar la longitud de alcance de la herramienta, aplicar la reducción a p !
Valores para:
Copiar: a = 0,15×D×a p corr.
p
¡Para el cálculo de la velocidad de avance vf utilizar el número de α
revoluciones de la máquina utilizado efectivamente (generalmente, el
máximo)!
p. ej.: vf = 18 000 [rpm]× fz [mm/Z]× z

L
L1
Lc
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 9791 200 190 170 150 180 160 ● 350 190 190 340 ● ● ●
⌀ D × L 1 11Y 20 9791 L c L 1 ⌀ D 1 L ⌀ D s Factor de correc-
C
ción a p corr
Fresas para copiar de punta esférica MDI

f z
mm Diamante mm mm mm mm mm mm
0,2×0,5 104,72 0,16 0,5 0,17 45 4 0,012 1
0,2×1 104,72 0,16 1 0,17 45 4 0,012 1
0,2×2 104,72 0,16 2 0,17 45 4 0,007 0,5
0,2×3 104,72 0,16 3 0,17 45 4 0,007 0,2
0,3×1 104,72 0,24 1 0,27 45 4 0,016 1
0,3×2 104,72 0,24 2 0,27 45 4 0,016 0,9
0,3×4 104,72 0,24 4 0,27 45 4 0,012 0,35
0,3×6 104,72 0,24 6 0,27 45 4 0,007 0,08
0,4×2 100,– 0,32 2 0,37 45 4 0,016 1
20 0,4×4 100,– 0,32 4 0,37 45 4 0,012 0,5
0,4×6 100,– 0,32 6 0,37 45 4 0,012 0,2
0,4×8 100,– 0,32 8 0,37 45 4 0,007 0,08
0,5×2 89,09 0,4 2 0,47 45 4 0,02 1
0,5×4 89,09 0,4 4 0,47 45 4 0,02 0,8
0,5×6 89,09 0,4 6 0,47 45 4 0,016 0,35
0,5×8 89,09 0,4 8 0,47 45 4 0,016 0,12
0,5×10 89,09 0,4 10 0,47 50 4 0,012 0,08
0,5×12 93,22 0,4 12 0,47 50 4 0,012 0,04
0,6×2 89,09 0,48 2 0,57 45 4 0,02 1
0,6×4 89,09 0,48 4 0,57 45 4 0,02 0,9
0,6×6 89,09 0,48 6 0,57 45 4 0,016 0,5
0,6×8 89,09 0,48 8 0,57 45 4 0,016 0,35
0,6×10 89,09 0,48 10 0,57 50 4 0,016 0,12
0,6×15 100,– 0,48 15 0,57 60 4 0,012 0,08
0,8×4 89,09 0,64 4 0,77 45 4 0,02 1
0,8×6 89,09 0,64 6 0,77 45 4 0,02 0,8
0,8×8 89,09 0,64 8 0,77 45 4 0,016 0,5
0,8×10 89,09 0,64 10 0,77 50 4 0,016 0,35 ▶▶
534
