52 MXD

MDI 0 2 h5
DIN
−0,005
Norma e e 6535 HA 25° 30°
a 0,5×D a 0,05 D
≤ 0,8 mm ≥ 1 mm

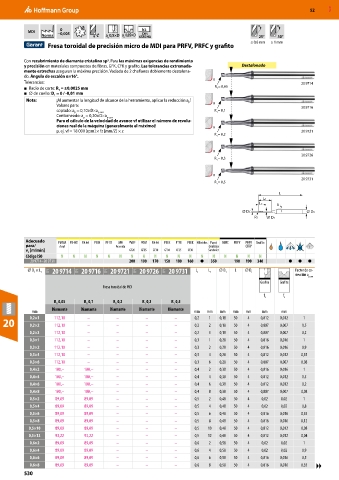

Fresa toroidal de precisión micro de MDI para PRFV, PRFC y grafito
Con recubrimiento de diamante cristalino sp . Para las máximas exigencias de rendimiento
3
y precisión en materiales compuestos de fibras, GFK, CFK y grafito. Las tolerancias extremada- Destalonado
mente estrechas aseguran la máxima precisión. Vaciado de 2 chaflanes doblemente destalona-
do. Ángulo de escalón α=16°.
Tolerancias: R 20 9714
■ Radio de corte: R = ±0,0025 mm R 1 = 0,05
1
■ ⌀ de cuello: D = 0 / -0,01 mm
1
Nota: ¡Al aumentar la longitud de alcance de la herramienta, aplicar la reducción a p !
Valores para: R 20 9716
copiado: a = 0,10×D×a p corr R 1 = 0,1
p
Contorneado: a = 0,20×D×a p corr
p
Para el cálculo de la velocidad de avance vf utilizar el número de revolu-
ciones real de la máquina (generalmente el máximo)! R
p. ej. vf = 18 000 [rpm] × fz [mm/Z] × z 20 9721
R 1 = 0,2
R
20 9726
R 1 = 0,3

R
20 9731
R 1 = 0,5
L
L1
Lc α
DC DS
R1 D1

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 9714– 20 9731 200 190 170 150 180 160 ● 350 190 190 340 ● ● ●
⌀ D × L 1 11Y 20 9714 11Y 20 9716 11Y 20 9721 11Y 20 9726 11Y 20 9731 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
C
rrección a p corr
Fresa toroidal de MDI

f z f z
R 0,05 R 0,1 R 0,2 R 0,3 R 0,5
1
1
1
1
1
Diamante Diamante Diamante Diamante Diamante
mm mm mm mm mm mm mm mm
1
20 0,2×1 112,10 – – – – – – – – 0,2 1 2 0,18 50 4 4 0,012 0,012 0,5
50
0,18
0,007
0,2×2
0,007
0,2
112,10
0,2×3 112,10 – – – – 0,2 3 0,18 50 4 0,007 0,007 0,2
0,3×1 112,10 – – – – 0,3 1 0,28 50 4 0,016 0,016 1
0,3×2 112,10 – – – – 0,3 2 0,28 50 4 0,016 0,016 0,9
0,3×4 112,10 – – – – 0,3 4 0,28 50 4 0,012 0,012 0,35
0,3×6 112,10 – – – – 0,3 6 0,28 50 4 0,007 0,007 0,08
0,4×2 100,– 100,– – – – 0,4 2 0,38 50 4 0,016 0,016 1
0,4×4 100,– 100,– – – – 0,4 4 0,38 50 4 0,012 0,012 0,5
0,4×6 100,– 100,– – – – 0,4 6 0,38 50 4 0,012 0,012 0,2
0,4×8 100,– 100,– – – – 0,4 8 0,38 50 4 0,007 0,007 0,08
0,5×2 89,09 89,09 – – – 0,5 2 0,48 50 4 0,02 0,02 1
0,5×4 89,09 89,09 – – – 0,5 4 0,48 50 4 0,02 0,02 0,8
0,5×6 89,09 89,09 – – – 0,5 6 0,48 50 4 0,016 0,016 0,35
0,5×8 89,09 89,09 – – – 0,5 8 0,48 50 4 0,016 0,016 0,12
0,5×10 89,09 89,09 – – – 0,5 10 0,48 50 4 0,012 0,012 0,08
0,5×12 93,22 93,22 – – – 0,5 12 0,48 50 4 0,012 0,012 0,04
0,6×2 89,09 89,09 – – – 0,6 2 0,58 50 4 0,02 0,02 1
0,6×4 89,09 89,09 – – – 0,6 4 0,58 50 4 0,02 0,02 0,9
0,6×6 89,09 89,09 – – – 0,6 6 0,58 50 4 0,016 0,016 0,5
0,6×8 89,09 89,09 – – – 0,6 8 0,58 50 4 0,016 0,016 0,35 ▶▶
