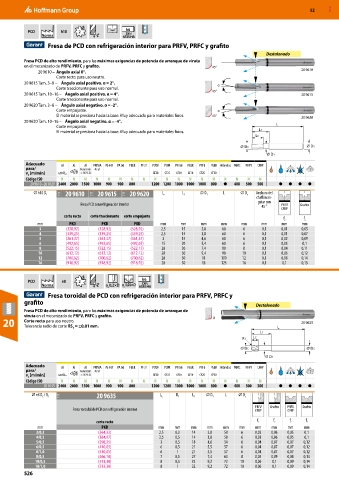

Page 526 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

PCD h10 2 h6
DIN
Norma 6535 HA
Fresa de PCD con refrigeración interior para PRFV, PRFC y grafito
Destalonado
Fresa PCD de alto rendimiento, para las máximas exigencias de potencia de arranque de viruta
en el mecanizado de PRFV, PRFC y grafito. 45°
20 9610 – Ángulo axial 0°. 20 9610
Corte recto para uso neutro.
20 9615 Tam. 3–8 – Ángulo axial positivo. α = 2°. α
Corte traccionante para uso normal. 45°
20 9615 Tam. 10–16 – Ángulo axial positivo. α = 4°. 20 9615
Corte traccionante para uso normal.
20 9620 Tam. 3–8 – Ángulo axial negativo. α = -2°.
Corte empujante. α
El material se presiona hacia la base. Muy adecuado para materiales finos. 45° 20 9620
20 9620 Tam. 10–16 – Ángulo axial negativo. α = -4°.
Corte empujante. L
El material se presiona hacia la base. Muy adecuado para materiales finos. L1
LC
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 9610– 20 9620 2400 2000 1500 1000 900 900 800 1200 1200 1000 1000 1000 800 ● 400 500 500 ● ● ● ●
⌀ h10 D C 11Y 20 9610 11Y 20 9615 11Y 20 9620 L c L 1 ⌀ D 1 L ⌀ D s Anchura del
chaflán an-
gular con
Fresa PCD con refrigeración interior
45 °

corte recto corte traccionante corte empujante f f
z
z
mm PKD PKD PKD mm mm mm mm mm mm mm mm
3 (328,92) (328,92) (328,92) 2,5 15 2,8 60 6 0,1 0,01 0,05
4 (339,25) (339,25) (339,25) 2,5 15 3,8 60 6 0,1 0,01 0,07
5 (361,37) (361,37) (361,37) 3 15 4,6 60 6 0,1 0,02 0,09
6 (492,65) (492,65) (492,65) 15 20 5,4 60 6 0,1 0,03 0,1
8 (522,15) (522,15) (522,15) 20 30 7,4 80 8 0,1 0,04 0,11
10 (612,12) (612,12) (612,12) 20 30 9,4 90 10 0,1 0,06 0,12
12 (700,62) (700,62) (700,62) 20 30 11 100 12 0,1 0,08 0,14
16 (918,92) (918,92) (918,92) 20 30 15 125 16 0,1 0,1 0,15
PCD e8 2 h6
DIN
a 0,2×D a 0,05 D
Norma e e 6535 HA
Fresa toroidal de PCD con refrigeración interior para PRFV, PRFC y
grafito
Destalonado
Fresa PCD de alto rendimiento, para las máximas exigencias de potencia de arranque de
viruta en el mecanizado de PRFV, PRFC y grafito. R
20 Corte recto para uso neutro. L 20 9635
Tolerancia radio de corte RS = ±0,01 mm.
1
L1
R1 LC
DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 9635 2400 2000 1500 1000 900 900 800 1200 1200 1000 1000 1000 800 ● 400 500 500 ● ● ● ●
⌀ e8 D / R 1 11Y 20 9635 L c R 1 L 1 ⌀ D 1 L ⌀ D s
C
Fresa toroidal de PCD con refrigeración interior

corte recto f z f z f z f z
mm PKD mm mm mm mm mm mm mm mm mm mm
3/0,3 (364,32) 2,5 0,3 14 2,8 50 6 0,03 0,06 0,05 0,1
4/0,5 (384,97) 2,5 0,5 14 3,8 50 6 0,03 0,06 0,05 0,1
5/0,5 (398,25) 3 0,5 18 4,6 54 6 0,04 0,07 0,07 0,12
6/0,5 (410,05) 6 0,5 21 5,5 57 6 0,04 0,07 0,07 0,12
6/1,0 (410,05) 6 1 21 5,5 57 6 0,04 0,07 0,07 0,12
8/0,5 (466,10) 7 0,5 27 7,4 63 8 0,05 0,09 0,08 0,14
10/0,5 (513,30) 8 0,5 32 9,2 72 10 0,06 0,1 0,09 0,14
10/1,0 (513,30) 8 1 32 9,2 72 10 0,06 0,1 0,09 0,14
