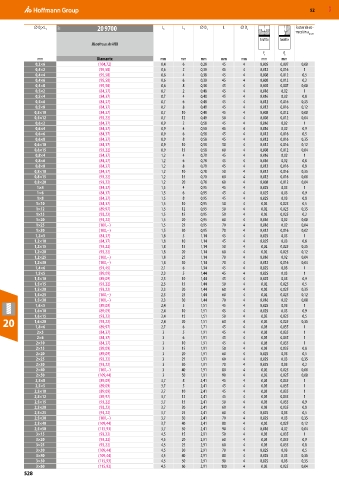

Page 528 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D ×L 1 11Y 20 9700 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
c
rrección a p corr
Microfresas de MDI

f z f z
mm Diamante mm mm mm mm mm mm mm
0,3×6 (104,72) 0,4 6 0,28 45 4 0,005 0,007 0,08
0,4×2 (95,58) 0,6 2 0,38 45 4 0,012 0,016 1
0,4×4 (95,58) 0,6 4 0,38 45 4 0,008 0,012 0,5
0,4×6 (95,58) 0,6 6 0,38 45 4 0,008 0,012 0,2
0,4×8 (95,58) 0,6 8 0,38 45 4 0,005 0,007 0,08
0,5×2 (84,37) 0,7 2 0,48 45 4 0,016 0,02 1
0,5×4 (84,37) 0,7 4 0,48 45 4 0,016 0,02 0,8
0,5×6 (84,37) 0,7 6 0,48 45 4 0,012 0,016 0,35
0,5×8 (84,37) 0,7 8 0,48 45 4 0,012 0,016 0,12
0,5×10 (84,37) 0,7 10 0,48 45 4 0,008 0,012 0,08
0,5×12 (93,22) 0,7 12 0,48 50 4 0,008 0,012 0,04
0,6×2 (84,37) 0,9 2 0,58 45 4 0,016 0,02 1
0,6×4 (84,37) 0,9 4 0,58 45 4 0,016 0,02 0,9
0,6×6 (84,37) 0,9 6 0,58 45 4 0,012 0,016 0,5
0,6×8 (84,37) 0,9 8 0,58 45 4 0,012 0,016 0,35
0,6×10 (84,37) 0,9 10 0,58 50 4 0,012 0,016 0,12
0,6×15 (93,22) 0,9 15 0,58 60 4 0,008 0,012 0,04
0,8×4 (84,37) 1,2 4 0,78 45 4 0,016 0,02 1
0,8×6 (84,37) 1,2 6 0,78 45 4 0,016 0,02 0,8
0,8×8 (84,37) 1,2 8 0,78 45 4 0,012 0,016 0,8
0,8×10 (84,37) 1,2 10 0,78 50 4 0,012 0,016 0,35
0,8×15 (93,22) 1,2 15 0,78 60 4 0,012 0,016 0,08
0,8×20 (93,22) 1,2 20 0,78 60 4 0,008 0,012 0,04
1×4 (84,37) 1,5 4 0,95 45 4 0,025 0,03 1
1×6 (84,37) 1,5 6 0,95 45 4 0,025 0,03 0,9
1×8 (84,37) 1,5 8 0,95 45 4 0,025 0,03 0,8
1×10 (84,37) 1,5 10 0,95 50 4 0,02 0,025 0,5
1×12 (89,97) 1,5 12 0,95 50 4 0,02 0,025 0,35
1×15 (93,22) 1,5 15 0,95 50 4 0,02 0,025 0,2
1×20 (93,22) 1,5 20 0,95 60 4 0,016 0,02 0,08
1×25 (100,–) 1,5 25 0,95 70 4 0,016 0,02 0,04
1×30 (100,–) 1,5 30 0,95 70 4 0,012 0,016 0,02
1,2×5 (84,37) 1,8 5 1,14 45 4 0,025 0,03 1
1,2×10 (84,37) 1,8 10 1,14 45 4 0,025 0,03 0,8
1,2×15 (93,22) 1,8 15 1,14 50 4 0,02 0,025 0,35
1,2×20 (93,22) 1,8 20 1,14 60 4 0,02 0,025 0,12
1,2×25 (100,–) 1,8 25 1,14 70 4 0,016 0,02 0,04
1,2×30 (100,–) 1,8 30 1,14 70 4 0,012 0,016 0,04
1,4×6 (91,45) 2,1 6 1,34 45 4 0,025 0,03 1
1,5×5 (89,09) 2,3 5 1,44 45 4 0,025 0,03 1
1,5×10 (89,09) 2,3 10 1,44 45 4 0,025 0,03 0,9
1,5×15 (93,22) 2,3 15 1,44 50 4 0,02 0,025 0,5
1,5×20 (93,22) 2,3 20 1,44 60 4 0,02 0,025 0,35
1,5×25 (100,–) 2,3 25 1,44 60 4 0,02 0,025 0,12
1,5×30 (100,–) 2,3 30 1,44 70 4 0,016 0,02 0,08
1,6×5 (89,09) 2,4 5 1,51 45 4 0,025 0,03 1
1,6×10 (89,09) 2,4 10 1,51 45 4 0,025 0,03 0,9
1,6×15 (93,22) 2,4 15 1,51 50 4 0,02 0,025 0,5
20 1,6×20 (93,22) 2,4 20 1,51 60 4 4 0,02 0,025 0,35
0,03
45
1
1,71
6
0,035
2,7
1,8×6
(89,97)
2×5 (84,37) 3 5 1,91 45 4 0,03 0,035 1
2×6 (84,37) 3 6 1,91 45 4 0,03 0,035 1
2×10 (84,37) 3 10 1,91 45 4 0,03 0,035 1
2×15 (89,09) 3 15 1,91 50 4 0,03 0,035 0,8
2×20 (89,09) 3 20 1,91 60 4 0,025 0,03 0,5
2×25 (93,22) 3 25 1,91 60 4 0,025 0,03 0,35
2×30 (93,22) 3 30 1,91 70 4 0,025 0,03 0,2
2×40 (100,–) 3 40 1,91 80 4 0,02 0,025 0,08
2×50 (109,44) 3 50 1,91 90 4 0,02 0,025 0,08
2,5×8 (89,09) 3,7 8 2,41 45 4 0,03 0,035 1
2,5×5 (89,09) 3,7 5 2,41 45 4 0,03 0,035 1
2,5×10 (89,09) 3,7 10 2,41 45 4 0,03 0,035 1
2,5×12 (89,97) 3,7 12 2,41 45 4 0,03 0,035 1
2,5×15 (93,22) 3,7 15 2,41 50 4 0,03 0,035 0,9
2,5×20 (93,22) 3,7 20 2,41 60 4 0,03 0,035 0,8
2,5×25 (93,22) 3,7 25 2,41 60 4 0,025 0,03 0,5
2,5×30 (100,–) 3,7 30 2,41 70 4 0,025 0,03 0,35
2,5×40 (109,44) 3,7 40 2,41 80 4 0,02 0,025 0,12
2,5×50 (115,93) 3,7 50 2,41 90 4 0,016 0,02 0,04
3×15 (93,22) 4,5 15 2,91 50 4 0,03 0,035 1
3×20 (93,22) 4,5 20 2,91 60 4 0,03 0,035 0,9
3×25 (93,22) 4,5 25 2,91 60 4 0,03 0,035 0,8
3×30 (109,44) 4,5 30 2,91 70 4 0,025 0,03 0,5
3×40 (109,44) 4,5 40 2,91 80 4 0,025 0,03 0,35
3×50 (115,93) 4,5 50 2,91 90 4 0,025 0,03 0,35
3×60 (115,93) 4,5 60 2,91 100 4 0,02 0,025 0,04
