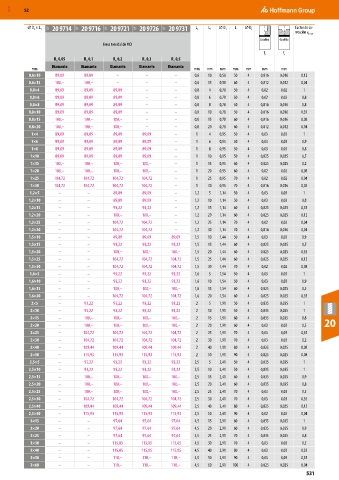

Page 531 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

⌀ D × L 1 11Y 20 9714 11Y 20 9716 11Y 20 9721 11Y 20 9726 11Y 20 9731 L c L 1 ⌀ D 1 L ⌀ D s Factor de co-
C
rrección a p corr
Fresa toroidal de MDI

f z f z
R 0,05 R 0,1 R 0,2 R 0,3 R 0,5
1
1
1
1
1
Diamante Diamante Diamante Diamante Diamante
mm mm mm mm mm mm mm mm
0,6×10 89,09 89,09 – – – 0,6 10 0,58 50 4 0,016 0,016 0,12
0,6×15 100,– 100,– – – – 0,6 15 0,58 60 4 0,012 0,012 0,04
0,8×4 89,09 89,09 89,09 – – 0,8 4 0,78 50 4 0,02 0,02 1
0,8×6 89,09 89,09 89,09 – – 0,8 6 0,78 50 4 0,02 0,02 0,8
0,8×8 89,09 89,09 89,09 – – 0,8 8 0,78 50 4 0,016 0,016 0,8
0,8×10 89,09 89,09 89,09 – – 0,8 10 0,78 50 4 0,016 0,016 0,35
0,8×15 100,– 100,– 100,– – – 0,8 15 0,78 60 4 0,016 0,016 0,08
0,8×20 100,– 100,– 100,– – – 0,8 20 0,78 60 4 0,012 0,012 0,04
1×4 89,09 89,09 89,09 89,09 – 1 4 0,95 50 4 0,03 0,03 1
1×6 89,09 89,09 89,09 89,09 – 1 6 0,95 50 4 0,03 0,03 0,9
1×8 89,09 89,09 89,09 89,09 – 1 8 0,95 50 4 0,03 0,03 0,8
1×10 89,09 89,09 89,09 89,09 – 1 10 0,95 50 4 0,025 0,025 0,5
1×15 100,– 100,– 100,– 100,– – 1 15 0,95 60 4 0,025 0,025 0,2
1×20 100,– 100,– 100,– 100,– – 1 20 0,95 60 4 0,02 0,02 0,08
1×25 104,72 104,72 104,72 104,72 – 1 25 0,95 70 4 0,02 0,02 0,04
1×30 104,72 104,72 104,72 104,72 – 1 30 0,95 70 4 0,016 0,016 0,02
1,2×5 – – 89,09 89,09 – 1,2 5 1,14 50 4 0,03 0,03 1
1,2×10 – – 89,09 89,09 – 1,2 10 1,14 50 4 0,03 0,03 0,8
1,2×15 – – 93,22 93,22 – 1,2 15 1,14 60 4 0,025 0,025 0,35
1,2×20 – – 100,– 100,– – 1,2 20 1,14 60 4 0,025 0,025 0,12
1,2×25 – – 104,72 104,72 – 1,2 25 1,14 70 4 0,02 0,02 0,04
1,2×30 – – 104,72 104,72 – 1,2 30 1,14 70 4 0,016 0,016 0,04
1,5×10 – – 89,09 89,09 89,09 1,5 10 1,44 50 4 0,03 0,03 0,9
1,5×15 – – 93,22 93,22 93,22 1,5 15 1,44 60 4 0,025 0,025 0,5
1,5×20 – – 100,– 100,– 100,– 1,5 20 1,44 60 4 0,025 0,025 0,35
1,5×25 – – 104,72 104,72 104,72 1,5 25 1,44 60 4 0,025 0,025 0,12
1,5×30 – – 104,72 104,72 104,72 1,5 30 1,44 70 4 0,02 0,02 0,08
1,6×5 – – 93,22 93,22 93,22 1,6 5 1,54 50 4 0,03 0,03 1
1,6×10 – – 93,22 93,22 93,22 1,6 10 1,54 50 4 0,03 0,03 0,9
1,6×15 – – 100,– 100,– 100,– 1,6 15 1,54 60 4 0,025 0,025 0,5
1,6×20 – – 104,72 104,72 104,72 1,6 20 1,54 60 4 0,025 0,025 0,35
2×5 – 93,22 93,22 93,22 93,22 2 5 1,91 50 4 0,035 0,035 1
2×10 – 93,22 93,22 93,22 93,22 2 10 1,91 50 4 0,035 0,035 1
2×15 – 100,– 100,– 100,– 100,– 2 15 1,91 60 4 0,035 0,035 0,8
2×20 – 100,– 100,– 100,– 100,– 2 20 1,91 60 4 0,03 0,03 0,5 20
2×25 – 104,72 104,72 104,72 104,72 2 25 1,91 70 4 0,03 0,03 0,35
2×30 – 104,72 104,72 104,72 104,72 2 30 1,91 70 4 0,03 0,03 0,2
2×40 – 109,44 109,44 109,44 109,44 2 40 1,91 80 4 0,025 0,025 0,08
2×50 – 115,93 115,93 115,93 115,93 2 50 1,91 90 4 0,025 0,025 0,08
2,5×5 – 93,22 93,22 93,22 93,22 2,5 5 2,41 50 4 0,035 0,035 1
2,5×10 – 93,22 93,22 93,22 93,22 2,5 10 2,41 50 4 0,035 0,035 1
2,5×15 – 100,– 100,– 100,– 100,– 2,5 15 2,41 60 4 0,035 0,035 0,9
2,5×20 – 100,– 100,– 100,– 100,– 2,5 20 2,41 60 4 0,035 0,035 0,8
2,5×25 – 100,– 100,– 100,– 100,– 2,5 25 2,41 70 4 0,03 0,03 0,5
2,5×30 – 104,72 104,72 104,72 104,72 2,5 30 2,41 70 4 0,03 0,03 0,35
2,5×40 – 109,44 109,44 109,44 109,44 2,5 40 2,41 80 4 0,025 0,025 0,12
2,5×50 – 115,93 115,93 115,93 115,93 2,5 50 2,41 90 4 0,02 0,02 0,04
3×15 – – 97,64 97,64 97,64 4,5 15 2,91 60 4 0,035 0,035 1
3×20 – – 97,64 97,64 97,64 4,5 20 2,91 60 4 0,035 0,035 0,9
3×25 – – 97,64 97,64 97,64 4,5 25 2,91 70 4 0,035 0,035 0,8
3×30 – – 115,05 115,05 115,05 4,5 30 2,91 70 4 0,03 0,03 0,5
3×40 – – 115,05 115,05 115,05 4,5 40 2,91 80 4 0,03 0,03 0,35
3×50 – – 118,– 118,– 118,– 4,5 50 2,91 90 4 0,03 0,03 0,35
3×60 – – 118,– 118,– 118,– 4,5 60 2,91 100 4 0,025 0,025 0,04
