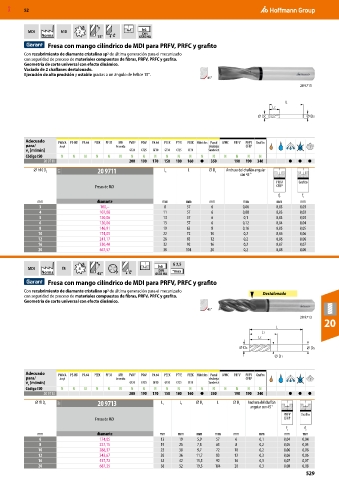

Page 529 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 529
MXD 52
MDI h10 2 h6
DIN
Norma 15° 6535 HA
Fresa con mango cilíndrico de MDI para PRFV, PRFC y grafito
Con recubrimiento de diamante cristalino sp de última generación para el mecanizado
3
con seguridad de proceso de materiales compuestos de fibras, PRFV, PRFC y grafito.
Geometría de corte universal con efecto dinámico.
Vaciado de 2 chaflanes destalonado.
Ejecución de alta precisión y estable gracias a un ángulo de hélice 15°.
45°
20 9711
L
LC
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 9711 200 190 170 150 180 160 ● 350 190 190 340 ● ● ●
⌀ h10 D C 11Y 20 9711 L c L ⌀ D s Anchura del chaflán angular
con 45 °
Fresas de MDI
f z f z
mm diamante mm mm mm mm mm mm
3 100,– 8 57 6 0,06 0,03 0,03
4 107,08 11 57 6 0,08 0,03 0,03
5 120,06 13 57 6 0,1 0,03 0,03
6 120,06 13 57 6 0,12 0,04 0,04
8 146,91 19 63 8 0,16 0,05 0,05
10 174,05 22 72 10 0,2 0,06 0,06
12 241,17 26 83 12 0,2 0,06 0,06
16 330,40 32 92 16 0,2 0,07 0,07
20 467,57 38 104 20 0,2 0,08 0,08
G 2,5
h6
MDI f8 4 DIN n
Norma 45° 6535 HA max
Fresa con mango cilíndrico de MDI para PRFV, PRFC y grafito
Con recubrimiento de diamante cristalino sp de última generación para el mecanizado Destalonado
3
con seguridad de proceso de materiales compuestos de fibras, PRFV, PRFC y grafito.
Geometría de corte universal con efecto dinámico.
45°
20 9713
20
L
L1
LC
Dc DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
20 9713 200 190 170 150 180 160 ● 350 190 190 340 ● ● ●
⌀ f8 D C 11Y 20 9713 L c L 1 ⌀ D 1 L ⌀ D s Anchura del chaflán
angular con 45 °
Fresas de MDI
f z f z
mm diamante mm mm mm mm mm mm mm mm
6 174,05 13 19 5,9 57 6 0,1 0,04 0,04
8 227,15 19 25 7,8 63 8 0,2 0,05 0,05
10 288,37 22 30 9,7 72 10 0,2 0,06 0,06
12 343,67 26 36 11,7 83 12 0,3 0,06 0,06
16 517,72 32 42 15,5 92 16 0,3 0,07 0,07
20 687,35 38 52 19,5 104 20 0,3 0,08 0,08
