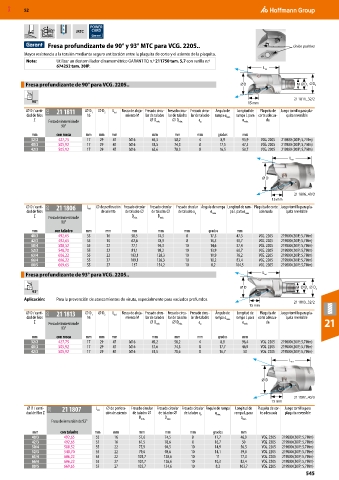

Page 545 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

POWER
MTC CARD

Fresa profundizante de 90° y 93° MTC para VCG. 2205.. Unión positiva
Mayor resistencia a la torsión mediante seguro antitorsión entre la plaquita de corte y el asiento de la plaquita.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 5,7 con varilla n.º
674252 tam. 20IP.
L tot

Fresa profundizante de 90° para VCG. 2205.. ⌀D M ⌀D 1 ⌀D 2

21 1811_32/2
90° 15 mm
⌀ D / canti- 21O 21 1811 ⌀ D 1 ⌀ D 2 L tot Rosca de aloja- Fresado circu- Fresado circu- Fresado circu- Ángulo de Longitud de Plaquita de Juego tornillo para pla-
dad de filos h6 miento M lar de taladro lar de taladro lar de taladro rampa α máx. rampa L para corte adecua- quita reversible
Z Fresa de inmersión de ⌀ D mín. ⌀ D máx. a p α máx. da
90°
mm con rosca mm mm mm mm mm mm grados mm
32/2 427,75 17 29 47 M16 45,3 58,2 4 8,9 95,9 VCG. 2205 219800 (20IP; 5,7 Nm)
40/3 505,92 17 29 47 M16 58,5 74,3 8 17,5 47,5 VCG. 2205 219800 (20IP; 5,7 Nm)
42/3 505,92 17 29 47 M16 62,6 78,3 8 16,5 50,7 VCG. 2205 219800 (20IP; 5,7 Nm)

L tot

⌀ D

21 1806_40/3
15 mm
⌀ D / canti- 21O 21 1806 L tot ⌀ de perforación Fresado circular Fresado circular Fresado circular Ángulo de rampa Longitud de ram- Plaquita de corte Juego tornillo para pla-
dad de filos de asiento de taladro ⌀ de taladro ⌀ de taladro a p α máx. pa L para α máx. adecuada quita reversible
Z Fresa de inmersión de D mín. D máx.
90°
mm con taladro mm mm mm mm mm grados mm
40/3 492,65 55 16 58,5 74,3 8 17,5 47,5 VCG. 2205 219800 (20IP; 5,7 Nm)
42/3 492,65 55 16 62,6 78,3 8 16,5 50,7 VCG. 2205 219800 (20IP; 5,7 Nm)
50/4 588,52 55 22 77,1 94,3 10 14,6 57,4 VCG. 2205 219800 (20IP; 5,7 Nm)
52/3 548,70 55 22 81,1 98,2 10 13,9 60,7 VCG. 2205 219800 (20IP; 5,7 Nm)
63/4 606,22 55 22 103,1 120,3 10 10,9 78,2 VCG. 2205 219800 (20IP; 5,7 Nm)
66/4 606,22 55 27 109,1 126,3 10 10,2 83,4 VCG. 2205 219800 (20IP; 5,7 Nm)
80/5 669,65 55 27 137 154,2 10 8,2 104,5 VCG. 2205 219800 (20IP; 5,7 Nm)
Fresa profundizante de 93° para VCG. 2205.. L tot
⌀ D M ⌀ D 1 ⌀ D 2
93°
Aplicación: Para la prevención de atascamientos de viruta, especialmente para vaciados profundos.
21 1813_32/2
15 mm
⌀ D / canti- 21O 21 1813 ⌀ D 1 ⌀ D 2 L tot Rosca de aloja- Fresado circu- Fresado circu- Fresado circu- Ángulo de Longitud de Plaquita de Juego tornillo para pla-
dad de filos h6 miento M lar de taladro lar de taladro lar de taladro rampa α máx. rampa L para corte adecua- quita reversible
Z Fresa de inmersión de ⌀ D mín. ⌀ D máx. a p α máx. da 21
93°
mm con rosca mm mm mm mm mm mm grados mm
32/2 427,75 17 29 47 M16 49,2 58,2 4 8,8 96,4 VCG. 2205 219800 (20IP; 5,7 Nm)
40/3 505,92 17 29 47 M16 57,6 74,5 8 17,7 46,9 VCG. 2205 219800 (20IP; 5,7 Nm)
42/3 505,92 17 29 47 M16 61,5 78,6 8 16,7 50 VCG. 2205 219800 (20IP; 5,7 Nm)
L tot

⌀ D

21 1807_40/3
15 mm
⌀ D / canti- 21O 21 1807 L tot ⌀ de perfora- Fresado circular Fresado circular Fresado circular Ángulo de rampa Longitud de Plaquita de cor- Juego tornillo para
dad de filos Z ción de asiento de taladro ⌀ de taladro ⌀ de taladro a p α máx. rampa L para te adecuada plaquita reversible
D mín. D máx. α máx.
Fresa de inmersión de 93°
mm con taladro mm mm mm mm mm grados mm
40/3 492,65 55 16 57,6 74,5 8 17,7 46,9 VCG. 2205 219800 (20IP; 5,7 Nm)
42/3 492,65 55 16 61,5 78,6 8 16,7 50 VCG. 2205 219800 (20IP; 5,7 Nm)
50/4 588,52 55 22 75,9 94,5 10 14,9 56,5 VCG. 2205 219800 (20IP; 5,7 Nm)
52/3 548,70 55 22 79,6 98,6 10 14,1 59,8 VCG. 2205 219800 (20IP; 5,7 Nm)
63/4 606,22 55 22 101,7 120,6 10 11 77,3 VCG. 2205 219800 (20IP; 5,7 Nm)
66/4 606,22 55 27 107,7 126,6 10 10,3 82,4 VCG. 2205 219800 (20IP; 5,7 Nm)
80/5 669,65 55 27 135,7 154,6 10 8,2 103,7 VCG. 2205 219800 (20IP; 5,7 Nm)
545
