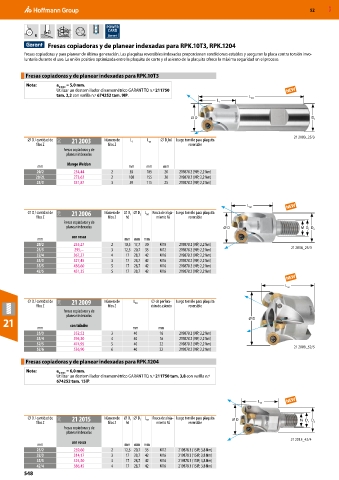

Page 548 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

POWER
CARD
R
Fresas copiadoras y de planear indexadas para RPK.10T3, RPK.1204
Fresas copiadoras y para planear de última generación. Las plaquitas reversibles indexadas proporcionan condiciones estables y aseguran la placa contra torsión invo-
luntaria durante el uso. La unión positiva optimizada entre la plaquita de corte y el asiento de la plaquita ofrece la máxima seguridad en el proceso.

Fresas copiadoras y de planear indexadas para RPK.10T3
Nota: a p max = 5,0 mm.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750
tam. 2,2 con varilla n.º 674252 tam. 9IP. L tot
L 1

⌀ D D S

⌀ D / cantidad de 21O 21 2003 Número de L 1 L tot ⌀ D h6 Juego tornillo para plaquita 21 2003_25/3
s
filos Z filos Z reversible
Fresas copiadoras y de
planear indexadas
Mango Weldon
mm mm mm mm
20/2 254,44 2 55 105 20 219878 2 (9IP; 2,2 Nm)
20/2L 273,62 2 100 155 20 219878 2 (9IP; 2,2 Nm)
25/3 331,87 3 59 115 25 219878 2 (9IP; 2,2 Nm)

L tot
⌀ D / cantidad de 21O 21 2006 Número de ⌀ D ⌀ D 2 L tot Rosca de aloja- Juego tornillo para plaquita
1
filos Z filos Z h6 miento M reversible
Fresas copiadoras y de
planear indexadas ⌀ D M D 1 D 2
con rosca
mm mm mm mm
20/2 235,27 2 10,5 17,7 30 M10 219878 2 (9IP; 2,2 Nm)
25/3 295,– 3 12,5 20,7 35 M12 219878 2 (9IP; 2,2 Nm) 21 2006_25/3
32/4 367,27 4 17 28,7 42 M16 219878 2 (9IP; 2,2 Nm)
35/3 327,45 3 17 28,7 42 M16 219878 2 (9IP; 2,2 Nm)
35/5 436,60 5 17 28,7 42 M16 219878 2 (9IP; 2,2 Nm)
42/5 451,35 5 17 28,7 42 M16 219878 2 (9IP; 2,2 Nm)

L tot

⌀ D / cantidad de 21O 21 2009 Número de L tot ⌀ de perfora- Juego tornillo para plaquita
filos Z filos Z ción de asiento reversible
Fresas copiadoras y de
planear indexadas ⌀ D
21
mm con taladro mm mm
35/3 352,52 3 40 16 219878 2 (9IP; 2,2 Nm)
35/4 395,30 4 40 16 219878 2 (9IP; 2,2 Nm)
52/5 474,95 5 40 22 219878 2 (9IP; 2,2 Nm)
52/6 536,90 6 40 22 219878 2 (9IP; 2,2 Nm) 21 2009_52/5

Fresas copiadoras y de planear indexadas para RPK.1204
Nota: a p max = 6,0 mm.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con varilla n.º
674252 tam. 15IP.

L tot

⌀ D / cantidad de 21O 21 2015 Número de ⌀ D ⌀ D 2 L tot Rosca de aloja- Juego tornillo para plaquita ⌀ D M
1
filos Z filos Z h6 miento M reversible D 1 D 2
Fresas copiadoras y de
planear indexadas
21 2015_42/4
con rosca
mm mm mm mm
25/2 259,60 2 12,5 20,7 35 M12 219878 3 (15IP; 3,8 Nm)
32/3 314,17 3 17 28,7 42 M16 219878 3 (15IP; 3,8 Nm)
35/3 324,50 3 17 28,7 42 M16 219878 3 (15IP; 3,8 Nm)
42/4 386,45 4 17 28,7 42 M16 219878 3 (15IP; 3,8 Nm)
