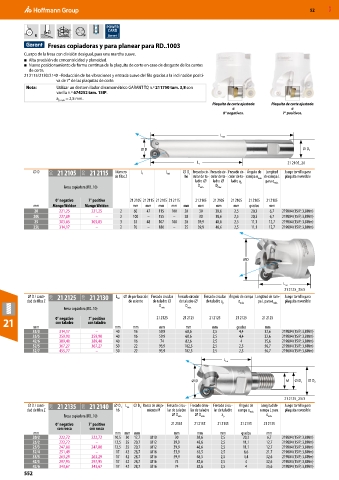

Fresas copiadoras y para planear para RD..1003
Cuerpo de la fresa con división desigual, para una marcha suave.
■ Alta precisión de concentricidad y planeidad.
■ Nuevo posicionamiento de forma continua de la plaquita de corte en caso de desgaste de los cantos
de corte.
21 2115/2130/2140 – Reducción de las vibraciones y entrada suave del filo gracias a la inclinación positi-
va de 7° de las plaquitas de corte.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con
varilla n.º 674252 tam. 15IP.
a p máx = 2,5 mm.
Plaquita de corte ajustada Plaquita de corte ajustada
a a
0° negativos. 7° positivos.

L tot
⌀ D ⌀ D S

21 2105_20
L 1
⌀ D 21O 21 2105 21O 21 2115 Número L 1 L tot ⌀ D Fresado cir- Fresado cir- Fresado cir- Ángulo de Longitud Juego tornillo para
s
de filos Z h6 cular de ta- cular de ta- cular de ta- rampa α máx. de rampa L plaquita reversible
ladro ⌀ ladro ⌀ ladro a p para α máx.
Fresa copiadora (RD..10) D mín. D máx.
0° negativo 7° positivo 21 2105 21 2115 21 2105 21 2115 21 2105 21 2105 21 2105 21 2105 21 2105
mm Mango Weldon Mango Weldon mm mm mm mm mm mm mm mm grados mm
20 221,25 221,25 2 60 47 115 100 20 30 38,6 2,5 20,3 6,7 219804 (15IP; 3,8 Nm)
20L 227,89 – 2 100 – 155 – 20 30 38,6 2,5 20,3 6,7 219804 (15IP; 3,8 Nm)
25 303,85 303,85 3 35 48 107 100 20 39,9 48,6 2,5 11,1 12,7 219804 (15IP; 3,8 Nm)
25L 314,17 – 2 70 – 180 – 25 39,9 48,6 2,5 11,1 12,7 219804 (15IP; 3,8 Nm)

⌀D

L tot
21 2125_35/5
⌀ D / canti- 21O 21 2125 21O 21 2130 L tot ⌀ de perforación Fresado circular Fresado circular Fresado circular Ángulo de rampa Longitud de ram- Juego tornillo para
dad de filos Z de asiento de taladro ⌀ de taladro ⌀ de taladro a p α máx. pa L para α máx. plaquita reversible
D mín. D máx.
Fresa copiadora (RD..10)
7° positivo
21 0° negativo con taladro 21 2125 21 2125 21 2125 21 2125 21 2125
con taladro
mm

mm
4,4
16
2,5
68,6
32,6
35/3 314,17 – mm mm 59,9 mm mm grados mm 219804 (15IP; 3,8 Nm)
40
35/5 359,90 359,90 40 16 59,9 68,6 2,5 4,4 32,6 219804 (15IP; 3,8 Nm)
42/6 389,40 389,40 40 16 74 82,6 2,5 4 35,6 219804 (15IP; 3,8 Nm)
52/5 367,27 367,27 50 22 93,9 102,5 2,5 2,5 56,7 219804 (15IP; 3,8 Nm)
52/7 455,77 – 50 22 93,9 102,5 2,5 2,5 56,7 219804 (15IP; 3,8 Nm)
L tot
⌀ D M ⌀ D 1 ⌀ D 2
21 2135_25/3
⌀ D / canti- 21O 21 2135 21O 21 2140 ⌀ D L tot ⌀ D Rosca de aloja- Fresado circu- Fresado circu- Fresado circu- Ángulo de Longitud de Juego tornillo para
1
2
dad de filos Z h6 miento M lar de taladro lar de taladro lar de taladro rampa α máx. rampa L para plaquita reversible
Fresa copiadora (RD..10) ⌀ D mín. ⌀ D máx. a p α máx.
0° negativo 7° positivo 21 2135 21 2135 21 2135 21 2135 21 2135
con rosca con rosca
mm mm mm mm mm mm mm grados mm
20/2 222,72 222,72 10,5 30 17,7 M10 30 38,6 2,5 20,3 6,7 219804 (15IP; 3,8 Nm)
25/2 222,72 – 12,5 35 20,7 M12 39,9 48,6 2,5 11,1 12,7 219804 (15IP; 3,8 Nm)
25/3 247,80 247,80 12,5 35 20,7 M12 39,9 48,6 2,5 11,1 12,7 219804 (15IP; 3,8 Nm)
32/4 251,49 – 17 42 28,7 M16 53,9 62,5 2,5 6,6 21,7 219804 (15IP; 3,8 Nm)
35/5 263,29 263,29 17 42 28,7 M16 59,9 68,5 2,5 4,4 32,6 219804 (15IP; 3,8 Nm)
42/5 297,95 297,95 17 42 28,7 M16 74 82,6 2,5 4 32,6 219804 (15IP; 3,8 Nm)
42/6 343,67 343,67 17 42 28,7 M16 74 82,6 2,5 4 35,6 219804 (15IP; 3,8 Nm)
