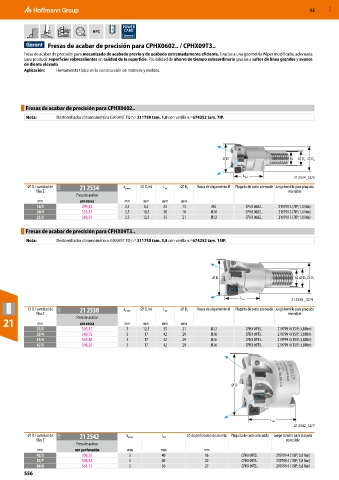

Fresas de acabar de precisión para CPHX0602.. / CPHX09T3..
Fresa de acabar de precisión para mecanizado de acabado previo y de acabado extremadamente eficiente. Gracias a una geometría Wiper modificada, adecuada
para producir superficies sobresalientes en calidad de la superficie. Posibilidad de ahorro de tiempo extraordinario gracias a saltos de línea grandes y avance
de diente elevado.
Aplicación: Herramienta típica en la construcción de matrices y moldes.

Fresas de acabar de precisión para CPHX0602..
Nota: Destornillador dinamométrico GARANT TQ n.º 211750 tam. 1,0 con varilla n.º 674252 tam. 7IP.

⌀ D M ⌀ D 1 ⌀ D 2

21 2534_25/5
L tot
⌀ D / cantidad de 21O 21 2534 a p máx. ⌀ D h6 L tot ⌀ D 2 Rosca de alojamiento M Plaquita de corte adecuada Juego tornillo para plaquita
1
filos Z reversible
Fresa de acabar
mm con rosca mm mm mm mm
16/3 299,42 2,5 8,5 23 13 M8 CPHX 0602.. 219799 3 (7IP; 1,0 Nm)
20/4 333,35 2,5 10,5 30 18 M10 CPHX 0602.. 219799 3 (7IP; 1,0 Nm)
25/5 380,55 2,5 12,5 35 21 M12 CPHX 0602.. 219799 3 (7IP; 1,0 Nm)

Fresas de acabar de precisión para CPHX09T3..
Nota: Destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con varilla n.º 674252 tam. 15IP.

⌀ D M ⌀ D 1 ⌀ D 2

21 2538 _32/4
L tot
⌀ D / cantidad de 21O 21 2538 a p máx. ⌀ D h6 L tot ⌀ D 2 Rosca de alojamiento M Plaquita de corte adecuada Juego tornillo para plaquita
1
filos Z Fresa de acabar reversible
21 mm con rosca mm mm mm mm
25/3 305,32 3 12,5 35 21 M12 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)
32/4 340,72 3 17 42 29 M16 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)
35/4 365,80 3 17 42 29 M16 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)
42/5 398,25 3 17 42 29 M16 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)

⌀ D

L tot
21 2542_52/7
⌀ D / cantidad de 21O 21 2542 a p máx. L tot ⌀ de perforación de asiento Plaquita de corte adecuada Juego tornillo para plaquita
filos Z reversible
Fresa de acabar
mm con perforación mm mm mm
42/5 398,25 3 40 16 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)
52/7 504,45 3 40 22 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)
66/8 581,15 3 50 27 CPHX 09T3.. 219799 4 (15IP; 3,8 Nm)
