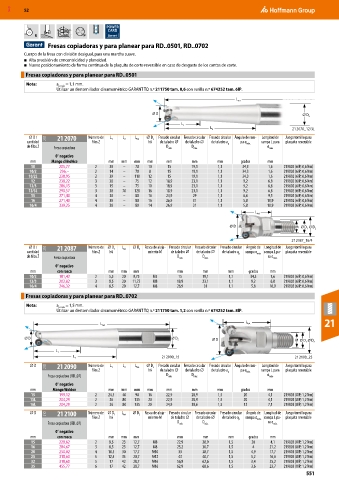

Fresas copiadoras y para planear para RD..0501, RD..0702
Cuerpo de la fresa con división desigual, para una marcha suave.
■ Alta precisión de concentricidad y planeidad.
■ Nuevo posicionamiento de forma continua de la plaquita de corte reversible en caso de desgaste de los cantos de corte.
Fresas copiadoras y para planear para RD..0501
Nota: a p máx = 1,1 mm.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 0,6 con varilla n.º 674252 tam. 6IP.

L tot
⌀ D
⌀ D S
L 1
L 2 21 2070_12/3L
⌀ D / 21O 21 2070 Número de L 1 L 2 L tot ⌀ D Fresado circular Fresado circular Fresado circular Ángulo de ram- Longitud de Juego tornillo para
s
cantidad filos Z h6 de taladro ⌀ de taladro ⌀ de taladro a p pa α máx. rampa L para plaquita reversible
de filos Z Fresa copiadora D mín. D máx. α máx.
0° negativo
mm Mango cilíndrico mm mm mm mm mm mm mm grados mm
10 205,77 2 30 – 70 10 15 19,1 1,1 34,3 1,6 219802 (6IP; 0,6 Nm)
10/2 236,– 2 14 – 70 8 15 19,1 1,1 34,3 1,6 219802 (6IP; 0,6 Nm)
10/2L 238,95 2 39 – 110 12 15 19,1 1,1 34,3 1,6 219802 (6IP; 0,6 Nm)
12 238,22 3 30 – 75 12 18,9 23,1 1,1 9,2 6,8 219802 (6IP; 0,6 Nm)
12/3 286,15 3 15 – 75 10 18,9 23,1 1,1 9,2 6,8 219802 (6IP; 0,6 Nm)
12/3L 290,57 3 30 70 120 16 18,9 23,1 1,1 9,2 6,8 219802 (6IP; 0,6 Nm)
15 271,40 4 30 – 80 16 24,9 29 1,1 6,6 9,5 219802 (6IP; 0,6 Nm)
16 271,40 4 30 – 80 16 26,9 31 1,1 5,8 10,9 219802 (6IP; 0,6 Nm)
16/4 339,25 4 20 – 80 14 26,9 31 1,1 5,8 10,9 219802 (6IP; 0,6 Nm)
L tot

⌀ D M ⌀ D 1 ⌀ D 2

21 2087_16/4
⌀ D / 21O 21 2087 Número de ⌀ D 1 L tot ⌀ D 2 Rosca de aloja- Fresado circular Fresado circular Fresado circular Ángulo de Longitud de Juego tornillo para
cantidad filos Z h6 miento M de taladro ⌀ de taladro ⌀ de taladro a p rampa α máx. rampa L pa- plaquita reversible
de filos Z Fresa copiadora D mín. D máx. ra α máx.
0° negativo
mm con rosca mm mm mm mm mm mm grados mm
10/2 181,42 2 5,5 20 9,75 M5 15 19,1 1,1 34,3 1,6 219802 (6IP; 0,6 Nm)
12/3 202,82 3 8,5 20 11,75 M8 18,9 23,1 1,1 9,2 6,8 219802 (6IP; 0,6 Nm)
16/4 246,32 4 8,5 20 12,7 M8 26,9 31 1,1 5,8 10,9 219802 (6IP; 0,6 Nm)
Fresas copiadoras y para planear para RD..0702
Nota: a p máx = 1,5 mm.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 1,2 con varilla n.º 674252 tam. 8IP.
21
L tot
L tot
⌀ D ⌀ D S ⌀ D M ⌀ D 1 ⌀ D 2

L 1
21 2090_15
L 2 21 2100_25
⌀ D 21O 21 2090 Número de L 1 L 2 L tot ⌀ D Fresado circular Fresado circular Fresado circular Ángulo de ram- Longitud de Juego tornillo para
s
filos Z h6 de taladro ⌀ de taladro ⌀ de taladro a p pa α máx. rampa L para plaquita reversible
Fresa copiadora (RD..07) D mín. D máx. α máx.
0° negativo
mm Mango Weldon mm mm mm mm mm mm mm grados mm
15 199,12 2 24,5 40 90 16 22,9 28,9 1,5 20 4,1 219803 (8IP; 1,2 Nm)
15L 204,29 2 26 80 135 20 22,9 28,9 1,5 20 4,1 219803 (8IP; 1,2 Nm)
16L 204,29 2 26 80 135 20 24,9 30,6 1,5 12 7,1 219803 (8IP; 1,2 Nm)
⌀ D 21O 21 2100 Número de ⌀ D 1 L tot ⌀ D 2 Rosca de aloja- Fresado circular Fresado circular Fresado circular Ángulo de Longitud de Juego tornillo para
filos Z h6 miento M de taladro ⌀ de taladro ⌀ de taladro a p rampa α máx. rampa L pa- plaquita reversible
Fresa copiadora (RD..07) D mín. D máx. ra α máx.
0° negativo
mm con rosca mm mm mm mm mm mm grados mm
15 228,62 2 8,5 23 12,7 M8 22,9 28,9 1,5 20 4,1 219803 (8IP; 1,2 Nm)
16 284,67 3 8,5 23 12,7 M8 25,2 30,7 1,5 4 21,2 219803 (8IP; 1,2 Nm)
20 250,02 4 10,5 30 17,7 M10 33 38,7 1,5 4,9 17,7 219803 (8IP; 1,2 Nm)
25 318,60 5 12,5 35 20,7 M12 43 48,7 1,5 5,2 16,6 219803 (8IP; 1,2 Nm)
32 318,60 5 17 42 28,7 M16 56,9 62,6 1,5 3,4 25,2 219803 (8IP; 1,2 Nm)
35 455,77 6 17 42 28,7 M16 62,9 68,6 1,5 3,6 23,7 219803 (8IP; 1,2 Nm)
