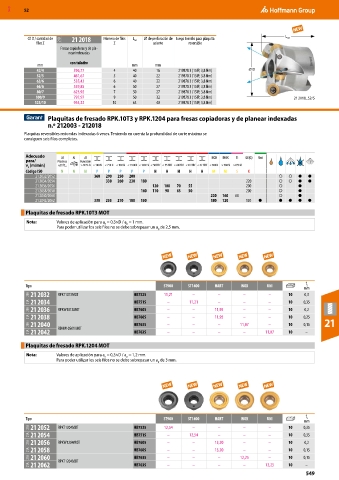

Page 549 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

⌀ D / cantidad de 21O 21 2018 Número de filos L tot ⌀ de perforación de Juego tornillo para plaquita L tot
filos Z Z asiento reversible
Fresas copiadoras y de pla-
near indexadas
con taladro
mm mm mm
42/4 396,77 4 40 16 219878 3 (15IP; 3,8 Nm) ⌀ D
52/5 461,67 5 40 22 219878 3 (15IP; 3,8 Nm)
63/6 535,42 6 40 22 219878 3 (15IP; 3,8 Nm)
66/6 539,85 6 50 27 219878 3 (15IP; 3,8 Nm)
80/7 623,92 7 50 27 219878 3 (15IP; 3,8 Nm)
100/9 797,97 9 50 32 219878 3 (15IP; 3,8 Nm) 21 2018_52/5
125/10 954,32 10 63 40 219878 3 (15IP; 3,8 Nm)

Plaquitas de fresado RPK.10T3 y RPK.1204 para fresas copiadoras y de planear indexadas
n.º 212003 - 212018
Plaquitas reversibles redondas indexadas 6 veces. Teniendo en cuenta la profundidad de corte máxima se
consiguen seis filos completos.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 2032/ 2052 360 290 250 200 ○ ○ ● ●
21 2034/ 2054 330 260 230 180 220 ○ ○ ● ●
21 2036/ 2056 120 100 70 55 200 ○ ●
21 2038/ 2058 160 110 90 65 50 200 ○ ●
21 2040/ 2060 220 160 60 ○ ●
21 2042/ 2062 330 255 210 180 150 180 120 130 ● ● ● ● ●
Plaquitas de fresado RPK.10T3 MOT
Nota: Valores de aplicación para a = 0,3×D / a = 1 mm.
e
p
Para poder utilizar los seis filos no se debe sobrepasar un a de 2,5 mm.
p

f
Tipo ST900 ST1400 HART INOX UNI z
mm
21A 21 2032 RPKT10T3MOT HB7525 11,21 – – – – 10 0,3
21A 21 2034 HB7515 – 11,21 – – – 10 0,35
21A 21 2036 RPKW10T3MOT HB7605 – – 11,95 – – 10 0,2
21A 21 2038 HB7605 – – 11,95 – – 10 0,25
21A 21 2040 RDHW 0501 MOT HB7635 – – – 11,07 – 10 0,15 21
21A 21 2042 HB7635 – – – – 11,07 10 –

Plaquitas de fresado RPK.1204 MOT
Nota: Valores de aplicación para a = 0,3×D / a = 1,2 mm.
e
p
Para poder utilizar los seis filos no se debe sobrepasar un a de 3 mm.
p

f
Tipo ST900 ST1400 HART INOX UNI z
mm
21A 21 2052 RPKT1204MOT HB7525 12,54 – – – – 10 0,35
21A 21 2054 HB7515 – 12,54 – – – 10 0,35
21A 21 2056 RPKW1204MOT HB7605 – – 13,20 – – 10 0,2
21A 21 2058 HB7605 – – 13,20 – – 10 0,15
21A 21 2060 RPKT1204MOT HB7635 – – – 12,25 – 10 0,15
21A 21 2062 HB7635 – – – – 12,25 10 –
