52 MXD

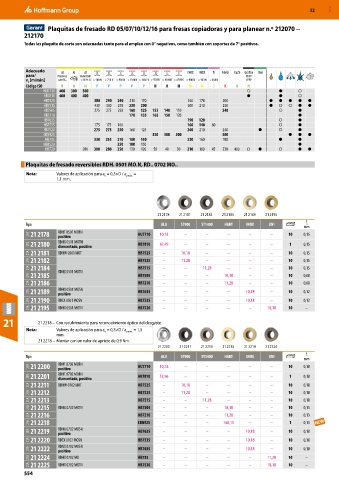

Plaquitas de fresado RD 05/07/10/12/16 para fresas copiadoras y para planear n.º 212070 −
212170
Todas las plaquita de corte son adecuadas tanto para el empleo con 0° negativos, como también con soportes de 7° positivos.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
HU7710 400 300 300 ○ ● ○
HB7810 400 400 400 ● ● ○
HB7525 380 290 240 210 170 240 170 200 ● ● ● ● ●
HB7515 430 330 270 230 200 300 210 230 ● ○ ○ ● ●
HB7505 275 275 250 160 125 155 140 110 240 ○ ●
HB7210 170 135 165 150 120 ●
HB7635 190 120 ○ ●
HB7535 175 175 160 160 140 60 ○ ●
HB7520 275 275 250 160 125 260 210 240 ● ○ ●
CBN925 350 300 300 500 ● ● ●
HB735 330 255 210 180 150 220 160 180 ● ●
HB8520 250 180 150 ●
HB720 280 300 280 250 130 120 50 40 30 210 180 45 230 400 ○ ● ○ ● ●

Plaquitas de fresado reversibles RDH. 0501 MO.N, RD.. 0702 MO..

Nota: Valores de aplicación para a = 0,3×D / a pmáx. =
e
1,1 mm.

21 2178 21 2181 21 2184 21 2185 21 2189 21 2195
f
Tipo ALU ST900 ST1400 HART INOX UNI z
mm
21A 21 2178 RDHT 0501 MOFN HU7710 10,18 – – – – – 10 0,15
positivo
21B 21 2180 RDHX 0501 MOFN HB7810 47,49 – – – – – 1 0,15
diamantado, positivo
21A 21 2181 RDHW 0501 MOT HB7525 – 10,18 – – – – 10 0,15
21A 21 2182 HB7525 – 11,28 – – – – 10 0,15
21A 21 2184 RDHX 0501 MOTN HB7515 – – 11,28 – – – 10 0,15
21A 21 2185 HB7505 – – – 10,18 – – 10 0,08
21A 21 2186 HB7210 – – – 11,28 – – 10 0,08
21A 21 2189 RDHX 0501 MOSN HB7635 – – – – 10,18 – 10 0,12
positivo
21A 21 2190 RDEX 0501 MOSN HB7535 – – – – 10,18 – 10 0,12
21A 21 2195 RDHX 0501 MOTN HB7520 – – – – – 10,18 10 –

21 21 2218 – Con recubrimiento para reconocimiento óptico del desgaste.
Nota: Valores de aplicación para a e = 0,3×D / a pmáx. = 1,5
mm.
21 2218 – Montar con un valor de apriete de 0,9 Nm.
21 2200 21 2211 21 2213 21 2215 21 2219 21 2224
f
Tipo ALU ST900 ST1400 HART INOX UNI z
mm
21A 21 2200 RDHT 0702 MOFN HU7710 10,18 – – – – – 10 0,18
positivo
21B 21 2201 RDHT 0702 MOFN HB7810 52,96 – – – – – 1 0,18
diamantado, positivo
21A 21 2211 RDHW 0702 MOT HB7525 – 10,18 – – – – 10 0,18
21A 21 2212 HB7525 – 11,28 – – – – 10 0,18
21A 21 2213 HB7515 – – 11,28 – – – 10 0,18
21A 21 2215 RDHX 0702 MOTN HB7505 – – – 10,18 – – 10 0,13
21A 21 2216 HB7210 – – – 11,28 – – 10 0,13
21A 21 2218 CBN925 – – – 168,15 – – 1 0,13
21A 21 2219 RDHX 0702 MOSN HB7635 – – – – 10,18 – 10 0,18
positivo
21A 21 2220 RDEX 0702 MOSN HB7535 – – – – 10,18 – 10 0,18
21A 21 2222 RDNX 0702 MOEN HB7635 – – – – 10,18 – 10 0,18
positivo
21A 21 2224 RDHX 0702 MO HB735 – – – – – 11,28 10 –
21A 21 2225 RDHX 0702 MOTN HB7520 – – – – – 10,18 10 –
