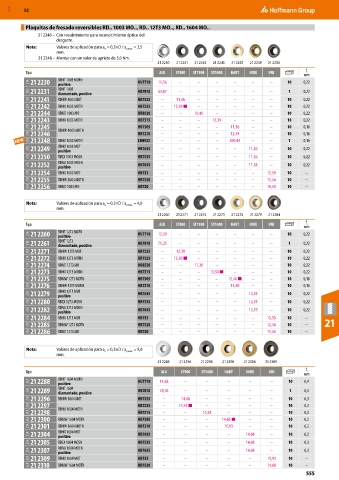

Page 555 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Plaquitas de fresado reversibles RD.. 1003 MO.., RD.. 12T3 MO.., RD.. 1604 MO..
21 2248 – Con recubrimiento para reconocimiento óptico del
desgaste.
Nota: Valores de aplicación para a e = 0,3×D / a pmáx. = 2,5
mm.
21 2248 – Montar con un valor de apriete de 3,0 Nm.
21 2230 21 2241 21 2244 21 2243 21 2245 21 2249 21 2254
f
Tipo ALU ST900 ST1100 ST1400 HART INOX UNI z
mm
21A 21 2230 RDHT 1003 MOFN HU7710 11,36 – – – – – – 10 0,22
positivo
21B 21 2231 RDHT 1003 HB7810 63,87 – – – – – – 1 0,22
diamantado, positivo
21A 21 2241 RDHW 1003 MOT HB7525 – 11,36 – – – – – 10 0,22
21A 21 2242 RDHX 1003 MOTN HB7525 – 12,39 ■ – – – – – 10 0,22
21A 21 2244 RDMT 1003 MO HB8520 – – 10,40 – – – – 10 0,22
21A 21 2243 RDHX 1003 MOTN HB7515 – – – 12,39 – – – 10 0,22
21A 21 2245 RDHW 1003 MOTN HB7505 – – – – 11,36 – – 10 0,16
21A 21 2246 HB7210 – – – – 12,39 – – 10 0,16
21A 21 2248 RDHX 1003 MOTN CBN925 – – – – 209,45 – – 1 0,16
21A 21 2249 RDHX 1003 MOT HB7635 – – – – – 11,36 – 10 0,22
positivo
21A 21 2250 RDEX 1003 MOSN HB7535 – – – – – 11,36 – 10 0,22
21A 21 2252 RDNX 1003 MOEN HB7635 – – – – – 11,36 – 10 0,22
positivo
21A 21 2254 RDHX 1003 MOT HB735 – – – – – – 12,39 10 –
21A 21 2255 RDHW 1003 MOTN HB7520 – – – – – – 11,36 10 –
21A 21 2256 RDMT 1003 MO HB720 – – – – – – 10,40 10 –

Nota: Valores de aplicación para a e = 0,3×D / a pmáx. = 4,0
mm.
21 2260 21 2271 21 2274 21 2273 21 2275 21 2279 21 2284
f
Tipo ALU ST900 ST1100 ST1400 HART INOX UNI z
mm
21A 21 2260 RDHT 12T3 MOFN HU7710 12,39 – – – – – – 10 0,22
positivo
21B 21 2261 RDHT 12T3 HB7810 71,25 – – – – – – 1 0,22
diamantado, positivo
21A 21 2271 RDHW 12T3 MOT HB7525 – 12,39 – – – – – 10 0,22
21A 21 2272 RDHX 12T3 MOTN HB7525 – 13,50 ■ – – – – – 10 0,22
21A 21 2274 RDMT 12T3 MO HB8520 – – 11,36 – – – – 10 0,22
21A 21 2273 RDHX 12T3 MOTN HB7515 – – – 13,50 ■ – – – 10 0,22
21A 21 2275 RDMW 12T3 MOTN HB7505 – – – – 12,46 ■ – – 10 0,16
21A 21 2276 RDHW 12T3 MOTN HB7210 – – – – 13,50 – – 10 0,16
21A 21 2279 RDHX 12T3 MOT HB7635 – – – – – 12,39 – 10 0,22
positivo
21A 21 2280 RDEX 12T3 MOSN HB7535 – – – – – 12,39 – 10 0,22
21A 21 2282 RDNX 12T3 MOEN HB7635 – – – – – 12,39 – 10 0,22
positivo
21A 21 2284 RDHX 12T3 MOT HB735 – – – – – – 13,50 10 –
21A 21 2285 RDMW 12T3 MOTN HB7520 – – – – – – 12,46 10 – 21
21A 21 2286 RDMT 12T3 MO HB720 – – – – – – 11,36 10 –

Nota: Valores de aplicación para a = 0,3×D / a pmáx. = 5,0
e
mm.
21 2288 21 2296 21 2298 21 2300 21 2304 21 2309
f
Tipo ALU ST900 ST1400 HART INOX UNI z
mm
21A 21 2288 RDHT 1604 MOFN HU7710 14,68 – – – – – 10 0,4
positivo
21B 21 2289 RDHT 1604 HB7810 78,76 – – – – – 1 0,4
diamantado, positivo
21A 21 2296 RDHW 1604 MOT HB7525 – 14,68 – – – – 10 0,3
21A 21 2297 RDHX 1604 MOTN HB7525 – 15,93 ■ – – – – 10 0,3
21A 21 2298 HB7515 – – 15,93 – – – 10 0,3
21A 21 2300 RDMW 1604 MOTN HB7505 – – – 14,68 ■ – – 10 0,2
21A 21 2301 RDHW 1604 MOTN HB7210 – – – 15,93 – – 10 0,2
21A 21 2304 RDHX 1604 MOT HB7635 – – – – 14,68 – 10 0,3
positivo
21A 21 2305 RDEX 1604 MOSN HB7535 – – – – 14,68 – 10 0,3
21A 21 2307 RDNX 1604 MOEN HB7635 – – – – 14,68 – 10 0,3
positivo
21A 21 2309 RDHX 1604 MOT HB735 – – – – – 15,93 10 –
21A 21 2310 RDMW 1604 MOTN HB7520 – – – – – 14,68 10 –
555
