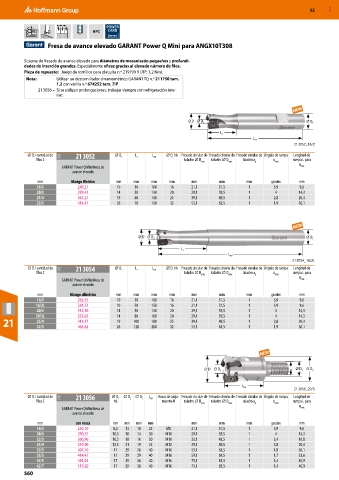

Fresa de avance elevado GARANT Power Q Mini para ANGX10T308

Sistema de fresado de avance elevado para diámetros de mecanizado pequeños y profundi-
dades de inserción grandes. Especialmente eficaz gracias al elevado número de filos.
Pieza de repuesto: Juego de tornillos para plaquita n.º 219799 9 (7IP; 1,2 Nm).
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam.
1,2 con varilla n.º 674252 tam. 7IP.
21 3056 – Si se utilizan prolongaciones, trabajar siempre con refrigeración inte-
rior.

⌀ D ⌀ D 3 ⌀ D S
L 1
L tot
21 3052_16/2

⌀ D / cantidad de 21O 21 3052 ⌀ D 3 L 1 L tot ⌀ D h6 Fresado circular de Fresado circular de Fresado circular de Ángulo de rampa Longitud de
s
filos Z taladro ⌀ D mín. taladro ⌀ D máx. taladro a p α máx. rampa L para
GARANT Power Q Mini fresa de α máx.
avance elevado
mm Mango Weldon mm mm mm mm mm mm mm grados mm
16/2 249,27 10 30 100 16 21,1 31,5 1 5,9 9,6
20/3 299,42 14 50 130 20 29,1 39,5 1 4 14,3
25/4 367,27 19 60 140 25 39,1 49,5 1 2,8 20,4
32/5 414,47 26 70 150 32 53,1 63,5 1 1,9 30,1

⌀ D ⌀ D 3 ⌀ D S
L 1
L tot
21 3054_16/2L
⌀ D / cantidad de 21O 21 3054 ⌀ D 3 L 1 L tot ⌀ D h6 Fresado circular de Fresado circular de Fresado circular de Ángulo de rampa Longitud de
s
filos Z taladro ⌀ D mín. taladro ⌀ D máx. taladro a p α máx. rampa L para
GARANT Power Q Mini fresa de α máx.
avance elevado
mm Mango cilíndrico mm mm mm mm mm mm mm grados mm
16/2 262,55 10 30 100 16 21,1 31,5 1 5,9 9,6
16/2L 281,72 10 50 150 16 21,1 31,5 1 5,9 9,6
20/3 312,70 14 50 130 20 29,1 39,5 1 4 14,3
20/3L 323,02 14 80 160 20 29,1 39,5 1 4 14,3
21 25/4 414,47 19 100 180 25 39,1 49,5 1 1 2,8 20,4
32/5
120
63,5
32
200
26
53,1
464,62
1,9
30,1
⌀ D ⌀ D 3 M ⌀ D 1 ⌀ D 2

L tot
21 3056_20/3
⌀ D / cantidad de 21O 21 3056 ⌀ D ⌀ D 2 ⌀ D 3 L tot Rosca de aloja- Fresado circular de Fresado circular de Fresado circular de Ángulo de rampa Longitud de
1
filos Z h6 miento M taladro ⌀ D mín. taladro ⌀ D máx. taladro a p α máx. rampa L para
GARANT Power Q Mini fresa de α máx.
avance elevado
mm con rosca mm mm mm mm mm mm mm grados mm
16/2 230,10 8,5 13 10 25 M8 21,1 31,5 1 5,9 9,6
20/3 290,57 10,5 18 14 30 M10 29,1 39,5 1 4 14,3
22/3 300,90 10,5 18 16 30 M10 33,1 43,5 1 3,4 16,8
25/4 359,90 12,5 21 19 35 M12 39,1 49,5 1 2,8 20,4
32/5 407,10 17 29 26 40 M16 53,1 63,5 1 1,9 30,1
35/5 414,47 17 29 29 40 M16 59,1 69,5 1 1,7 33,6
42/5 441,02 17 29 36 40 M16 73,1 83,5 1 1,4 40,9
42/7 519,20 17 29 36 40 M16 73,1 83,5 1 1,4 40,9
