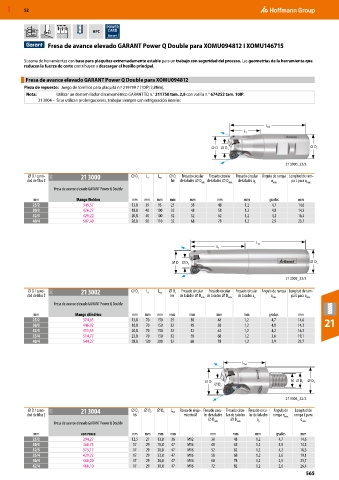

Fresa de avance elevado GARANT Power Q Double para XOMU094812 I XOMU146715
Sistema de herramientas con base para plaquitas extremadamente estable para un trabajo con seguridad del proceso. Las geometrías de la herramienta que
reducen la fuerza de corte contribuyen a descargar el husillo principal.
Fresa de avance elevado GARANT Power Q Double para XOMU094812
Pieza de repuesto: Juego de tornillos para plaquita n.º 219799 7 (10IP; 2,8Nm).
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.° 211750 tam. 2,8 con varilla n.° 674252 tam. 10IP.
21 3004 – Si se utilizan prolongaciones, trabajar siempre con refrigeración interior.
L tot
L 1
⌀ D s
⌀ D ⌀ D 3
21 3000_32/3
⌀ D / canti- 21O 21 3000 ⌀ D 3 L 1 L tot ⌀ D s Fresado circular Fresado circular Fresado circular Ángulo de rampa Longitud de ram-
dad de filos Z h6 de taladro ⌀ D mín. de taladro ⌀ D máx. de taladro a p α máx. pa L para α máx.
Fresa de avance elevado GARANT Power Q Double
mm Mango Weldon mm mm mm mm mm mm mm grados mm
25/2 349,57 13,8 39 95 25 38 48 1,2 4,7 14,6
30/3 426,27 18,8 40 100 32 48 58 1,2 4,8 14,3
32/3 429,22 20,8 40 100 32 52 62 1,2 4,2 16,3
40/4 507,40 28,8 50 110 32 68 78 1,2 2,9 23,7
L tot
L 1
⌀ D s
⌀ D ⌀ D 3
21 3002_32/3
⌀ D / canti- 21O 21 3002 ⌀ D 3 L 1 L tot ⌀ D s Fresado circular Fresado circular Fresado circular Ángulo de rampa Longitud de ram-
dad de filos Z h6 de taladro ⌀ D mín. de taladro ⌀ D máx. de taladro a p α máx. pa L para α máx.
Fresa de avance elevado GARANT Power Q Double
mm Mango cilíndrico mm mm mm mm mm mm mm grados mm
25/2 374,65 13,8 70 150 25 38 48 1,2 4,7 14,6 21
30/3 446,92 18,8 70 150 32 48 58 1,2 4,8 14,3
32/3 451,35 20,8 70 150 32 52 62 1,2 4,2 16,3
35/4 514,77 23,8 70 150 32 58 68 1,2 3,6 19,1
40/4 544,27 28,8 120 200 32 68 78 1,2 2,9 23,7
L tot
⌀ D M ⌀ D 1 ⌀ D 2
⌀ D 3
21 3004_32/3
⌀ D / canti- 21O 21 3004 ⌀ D 1 ⌀ D 2 ⌀ D 3 L tot Rosca de aloja- Fresado circu- Fresado circu- Fresado circu- Ángulo de Longitud de
dad de filos Z h6 miento M lar de taladro lar de taladro lar de taladro rampa α máx. rampa L para
⌀ D mín. ⌀ D máx. a p α máx.
Fresa de avance elevado GARANT Power Q Double
mm con rosca mm mm mm mm mm mm mm grados mm
25/2 294,27 12,5 21 13,8 36 M12 38 48 1,2 4,7 14,6
30/3 368,75 17 29 18,8 47 M16 48 58 1,2 4,8 14,3
32/3 373,17 17 29 20,8 47 M16 52 62 1,2 4,2 16,3
35/4 429,22 17 29 23,8 47 M16 58 68 1,2 3,6 19,1
40/4 460,20 17 29 28,8 47 M16 68 78 1,2 2,9 23,7
42/4 466,10 17 29 30,8 47 M16 72 82 1,2 2,6 26,4
