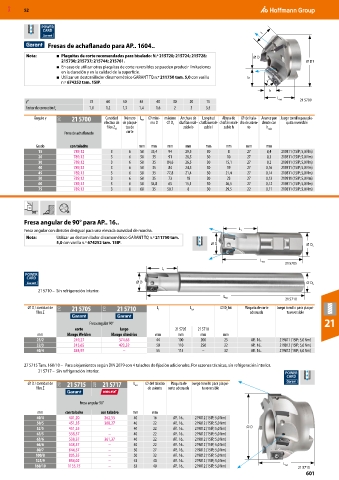

MXD 52

POWER
CARD l

Fresas de achaflanado para AP.. 1604..

Nota: ■ Plaquitas de corte recomendadas para biselado: N.º 215720; 215724; 215728; ⌀ D
215730; 215737; 215744; 215761. ⌀ D1
■ En caso de utilizar otras plaquitas de corte reversibles se pueden producir limitaciones
en la duración y en la calidad de la superficie.
■ Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 5,0 con varilla b
n.º 674252 tam. 15IP. γ˚
h

L tot 21 5700
γ° 75 60 50 45 40 30 20 15
Factor de corrección f z 1,0 1,2 1,3 1,4 1,6 2 3 3,5
Ángulo γ 21O 21 5700 Cantidad Número L tot ⌀ míni- máximo Anchura de Longitud Altura de ⌀ del tala- Avance por Juego tornillo para pla-
efectiva de de plaqui- mo D ⌀ D 1 chaflán reali- chaflán reali- chaflán reali- dro de asien- diente con quita reversible
filos Z ef tas de zable b zable l zable h to h máx
Fresa de achaflanado corte

Grado con taladro mm mm mm mm mm mm mm mm
15 789,12 3 6 50 35,4 94 29,5 30 8 27 0,4 219811 (15IP; 5,0 Nm)
20 789,12 3 6 50 35 91 28,5 30 10 27 0,3 219811 (15IP; 5,0 Nm)
30 789,12 3 6 50 35 84,6 26,5 30 15,1 27 0,2 219811 (15IP; 5,0 Nm)
40 789,12 3 6 50 35 84 24,5 30 19 27 0,16 219811 (15IP; 5,0 Nm)
45 789,12 3 6 50 35 77,8 21,4 30 21,4 27 0,14 219811 (15IP; 5,0 Nm)
50 789,12 3 6 50 35 73 18 30 23 27 0,13 219811 (15IP; 5,0 Nm)
60 789,12 3 6 50 34,8 65 15,1 30 26,5 27 0,12 219811 (15IP; 5,0 Nm)
75 789,12 3 6 60 35 50,7 8 30 29,5 22 0,11 219811 (15IP; 5,0 Nm)

90°
Fresa angular de 90° para AP.. 16..
Fresa angular con división desigual para una elevada suavidad de marcha. L 1
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam.
5,0 con varilla n.º 674252 tam. 15IP. ⌀ D ⌀ D S

L tot
21 5705
L 1
POWER
CARD
⌀ D
⌀ D S
21 5710 – Sin refrigeración interior.
L tot
21 5710
⌀ D / cantidad de 21O 21 5705 21O 21 5710 L 1 L tot ⌀ D h6 Plaquita de corte Juego tornillo para plaqui-
s
filos Z adecuada ta reversible
21
Fresa angular 90°
corto largo 21 5705 21 5710
mm Mango Weldon Mango cilíndrico mm mm mm mm
25/2 249,27 374,65 44 100 200 25 AP.. 16.. 219811 (15IP; 5,0 Nm)
32/3 315,65 423,32 50 110 250 32 AP.. 16.. 219812 (15IP; 5,0 Nm)
40/4 384,97 – 55 115 – 32 AP.. 16.. 219812 (15IP; 5,0 Nm)

27 5715 Tam. 160/10 – Para alojamientos según DIN 2079 con 4 taladros de fijación adicionales. Por razones técnicas, sin refrigeración interior.
21 5717 – Sin refrigeración interior. POWER
CARD
⌀ D / cantidad de 21O 21 5715 22O 21 5717 L tot ⌀ del taladro Plaquita de Juego tornillo para plaqui-
filos Z de asiento corte adecuada ta reversible

Fresa angular 90°
mm con taladro con taladro mm mm
40/4 401,20 262,55 40 16 AP.. 16.. 219812 (15IP; 5,0 Nm)
50/5 451,35 308,27 40 22 AP.. 16.. 219812 (15IP; 5,0 Nm)
52/5 451,35 – 40 22 AP.. 16.. 219812 (15IP; 5,0 Nm) ⌀ D
63/5 538,37 – 40 22 AP.. 16.. 219812 (15IP; 5,0 Nm)
63/6 538,37 361,37 40 22 AP.. 16.. 219812 (15IP; 5,0 Nm)
66/6 538,37 – 40 22 AP.. 16.. 219812 (15IP; 5,0 Nm)
80/7 644,57 – 50 27 AP.. 16.. 219812 (15IP; 5,0 Nm)
100/8 805,35 – 50 32 AP.. 16.. 219812 (15IP; 5,0 Nm)
125/9 854,02 – 63 40 AP.. 16.. 219812 (15IP; 5,0 Nm)
160/10 1135,75 – 63 40 AP.. 16.. 219812 (15IP; 5,0 Nm) L tot 21 5715
601
