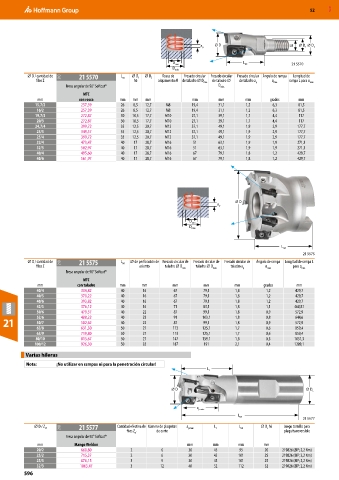

Page 596 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D M
a p ⌀ D 1 ⌀ D 2

21 5570
D mín L tot
D máx
⌀ D / cantidad de 21O 21 5570 L tot ⌀ D 1 ⌀ D 2 Rosca de Fresado circular Fresado circular Fresado circular Ángulo de rampa Longitud de
filos Z h6 alojamiento M de taladro ⌀ D mín. de taladro ⌀ de taladro a p α máx. rampa L para α máx.
Fresa angular de 90° Softcut® D máx.
MTC
mm con rosca mm mm mm mm mm mm grados mm
15,7/2 257,39 26 8,5 12,7 M8 19,4 31,1 1,2 6,3 81,5
16/2 257,39 26 8,5 12,7 M8 19,4 31,1 1,2 6,3 81,5
19,7/3 272,87 30 10,5 17,7 M10 27,1 39,1 1,7 4,4 117
20/3 272,87 30 10,5 17,7 M10 27,1 39,1 1,7 4,4 117
24,7/4 399,72 35 12,5 20,7 M12 37,1 49,1 1,9 2,9 177,7
25/3 349,57 35 12,5 20,7 M12 37,1 49,1 1,9 2,9 177,7
25/4 399,72 35 12,5 20,7 M12 37,1 49,1 1,9 2,9 177,7
32/4 473,47 40 17 28,7 M16 51 63,1 1,9 1,9 271,3
32/5 502,97 40 17 28,7 M16 51 63,1 1,9 1,9 271,3
40/4 495,60 40 17 28,7 M16 67 79,1 1,8 1,2 429,7
40/6 561,97 40 17 28,7 M16 67 79,1 1,8 1,2 429,7

⌀ D
a p

D mín
D máx

L tot
21 5575
⌀ D / cantidad de 21O 21 5575 L tot ⌀ de perforación de Fresado circular de Fresado circular de Fresado circular de Ángulo de rampa Longitud de rampa L
filos Z asiento taladro ⌀ D mín. taladro ⌀ D máx. taladro a p α máx. para α máx.
Fresa angular de 90° Softcut®
MTC
mm con taladro mm mm mm mm mm grados mm
40/4 334,82 40 16 67 79,1 1,8 1,2 429,7
40/5 370,22 40 16 67 79,1 1,8 1,2 429,7
40/6 393,82 40 16 67 79,1 1,8 1,2 429,7
42/5 376,12 40 16 71 83,1 1,8 1,1 468,81
50/6 479,37 40 22 87 99,1 1,8 0,9 572,9
52/6 488,22 40 22 91 103,1 1,8 0,8 644,6
21 50/7 582,62 40 22 87 99,1 1,8 0,9 572,9
63/8 631,30 50 27 113 125,1 1,7 0,6 859,4
63/9 719,80 50 27 113 125,1 1,7 0,6 859,4
80/10 815,67 50 27 147 159,1 1,8 0,5 1031,3
100/12 926,30 50 32 187 191 2,1 0,4 1289,1
Varias hileras
Nota: ¡No utilizar en rampas ni para la penetración circular!
L 1

⌀ D ⌀ D s

a p máx.
L tot
21 5577
⌀ D / Z ef 21O 21 5577 Cantidad efectiva de Número de plaquitas a p máx. L 1 L tot ⌀ D h6 Juego tornillo para
s
filos Z ef de corte plaquita reversible
Fresa angular de 90° Softcut®
mm Mango Weldon mm mm mm mm
20/2 660,80 2 6 30 45 95 20 219826 (8IP; 2,2 Nm)
25/2 715,37 2 6 30 45 101 25 219826 (8IP; 2,2 Nm)
25/3 876,15 3 9 30 45 101 25 219826 (8IP; 2,2 Nm)
32/3 1063,47 3 12 40 52 112 32 219826 (8IP; 2,2 Nm)
596
