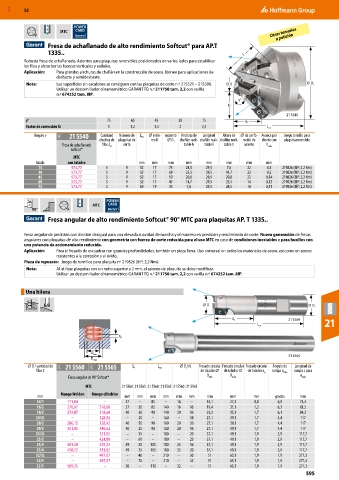

MXD 52

POWER
MTC CARD Otras tamaños
a petición
Fresa de achaflanado de alto rendimiento Softcut® para AP.T
1335.. l
Robusta fresa de achaflanado. Asientos para plaquitas reversibles posicionados en varios lados para estabilizar
los filos y absorber las fuerzas verticales y radiales.
Aplicación: Para grandes anchuras de chaflán en la construcción de acero. Idóneo para aplicaciones de
desbaste y semidesbaste.
Nota: Las superficies sin escalones se consiguen con las plaquitas de corte n.º 215321 – 215398. ⌀ D ⌀ D 1
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla
n.º 674252 tam. 8IP.
γ°
b
21 5540
γ° 75 60 45 30 15 h
Factor de corrección fz 1 1,2 1,4 2 3,5 L tot
Ángulo γ 21O 21 5540 Cantidad Número de L tot ⌀ míni- máximo Anchura de Longitud Altura de ⌀ de perfo- Avance por Juego tornillo para
efectiva de plaquitas de mo D ⌀ D 1 chaflán reali- chaflán reali- chaflán reali- ración de diente con plaquita reversible
Fresa de achaflanado filos Z ef corte zable b zable l zable h asiento h máx
Softcut®
MTC
Grado con taladro mm mm mm mm mm mm mm mm
15 573,77 3 9 52 17 75 28,5 29,5 7,6 22 0,4 219826 (8IP; 2,2 Nm)
30 573,77 3 9 52 17 69 25,5 29,5 14,7 22 0,2 219826 (8IP; 2,2 Nm)
45 573,77 3 9 52 17 59 20,8 29,5 20,8 22 0,14 219826 (8IP; 2,2 Nm)
60 573,77 3 9 52 17 47 14,7 29,5 25,5 16 0,12 219826 (8IP; 2,2 Nm)
75 573,77 3 9 60 19 35 7,6 29,5 28,5 16 0,11 219826 (8IP; 2,2 Nm)

POWER
MTC CARD
90°
Fresa angular de alto rendimiento Softcut® 90° MTC para plaquitas AP. T 1335..

Fresa angular de precisión con división desigual para una elevada suavidad de marcha y el máximo en precisión y rendimiento de corte. Nueva generación de fresas
angulares con plaquitas de alto rendimiento con geometría con fuerza de corte reducida para el uso MTC en caso de condiciones inestables o para husillos con
una potencia de accionamiento reducida.
Aplicación: Para el fresado de escuadrar con grandes profundidades, también en pieza llena. Uso universal en todos los materiales de acero, así como en aceros
resistentes a la corrosión y al óxido.
Pieza de repuesto: Juego de tornillos para plaquita nº 219826 (8IP; 2,2 Nm).
Nota: Al utilizar plaquitas con un radio superior a 2 mm, el asiento de plaquita se debe modificar.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla n.º 674252 tam. 8IP.

Una hilera

⌀ D ⌀ D s

L 1 21 5560 21
L tot

a p

D mín
21 5565
D máx
⌀ D / cantidad de 21O 21 5560 21O 21 5565 L 1 L tot ⌀ D h6 Fresado circular Fresado circular Fresado circular Ángulo de Longitud de
s
filos Z de taladro ⌀ de taladro ⌀ de taladro a p rampa α máx. rampa L para
D D α
Fresa angular de 90° Softcut® mín. máx. máx.
MTC 21 5560 21 5565 21 5560 21 5565 21 5560 21 5565
Mango Weldon Mango cilíndrico
mm mm mm mm mm mm mm mm mm mm grados mm
14/1 171,84 – 37 – 85 – 16 – 16,1 27,1 0,8 6,9 74,4
16/2 270,67 318,60 37 50 85 140 16 16 19,4 31,1 1,2 6,3 81,5
18/2 272,87 318,60 40 30 90 140 20 16 23,2 35,1 1,7 6,1 84,2
20/2L – 328,92 – 30 – 160 – 18 27,1 39,1 1,7 4,4 117
20/2 286,15 328,92 40 50 90 160 20 20 27,1 39,1 1,7 4,4 117
20/3 351,05 346,62 40 25 90 160 20 16 27,1 39,1 1,7 4,4 117
25/2L – 351,05 – 35 – 180 – 20 37,1 49,1 1,9 2,9 117,7
25/2 – 424,80 – 60 – 180 – 25 37,1 49,1 1,9 2,9 117,7
25/3 401,20 429,22 49 30 105 180 25 16 37,1 49,1 1,9 2,9 117,7
25/4 458,72 433,65 49 25 105 180 25 20 37,1 49,1 1,9 2,9 117,7
32/3L – 497,07 – 40 – 210 – 30 51 63,1 1,9 1,9 271,3
32/3 – 497,07 – 70 – 210 – 32 51 63,1 1,9 1,9 271,3
32/5 569,35 – 50 – 110 – 32 – 51 63,1 1,9 1,9 271,3
