52 MXD

POWER
CARD
90°

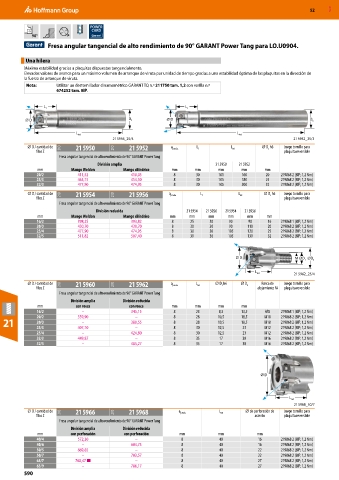

Fresa angular tangencial de alto rendimiento de 90° GARANT Power Tang para LO.U0904.

Una hilera
Máxima estabilidad gracias a plaquitas dispuestas tangencialmente.
Elevados valores de avance para un máximo volumen de arranque de viruta por unidad de tiempo gracias a una estabilidad óptima de las plaquitas en la dirección de
la fuerza de arranque de viruta.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 1,2 con varilla n.º
674252 tam. 8IP.

L 1 L 1

⌀ D D S ⌀ D D S

L tot L tot
21 5956_25/4 21 5952_25/3
⌀ D / cantidad de 21O 21 5950 21O 21 5952 a p máx. L 1 L tot ⌀ D h6 Juego tornillo para
s
filos Z plaquita reversible
Fresa angular tangencial de alto rendimiento de 90° GARANT Power Tang
División amplia 21 5950 21 5952
mm Mango Weldon Mango cilíndrico mm mm mm mm mm
20/2 411,52 410,05 8 30 101 160 20 219868 2 (8IP; 1,2 Nm)
25/3 463,15 454,30 8 30 105 180 25 219868 2 (8IP; 1,2 Nm)
32/3 477,90 474,95 8 30 105 200 32 219868 2 (8IP; 1,2 Nm)
⌀ D / cantidad de 21O 21 5954 21O 21 5956 a p máx. L 1 L tot ⌀ D h6 Juego tornillo para
s
filos Z plaquita reversible
Fresa angular tangencial de alto rendimiento de 90° GARANT Power Tang
División reducida 21 5954 21 5956 21 5954 21 5956
mm Mango Weldon Mango cilíndrico mm mm mm mm mm mm
16/2 398,25 393,82 8 25 30 90 90 16 219868 1 (8IP; 1,2 Nm)
20/3 430,70 430,70 8 30 30 90 110 20 219868 2 (8IP; 1,2 Nm)
25/4 477,90 474,95 8 30 30 105 120 25 219868 2 (8IP; 1,2 Nm)
32/5 511,82 507,40 8 30 30 105 130 32 219868 2 (8IP; 1,2 Nm)

⌀ D M ⌀D 1 ⌀D 2

21 5962_25/4
L tot
⌀ D / cantidad de 21O 21 5960 21O 21 5962 a p máx. L tot ⌀ D h6 ⌀ D 2 Rosca de Juego tornillo para
1
filos Z alojamiento M plaquita reversible
Fresa angular tangencial de alto rendimiento de 90° GARANT Power Tang
División amplia División reducida
mm con rosca con rosca mm mm mm mm
16/2 – 345,15 8 23 8,5 13,5 M8 219868 1 (8IP; 1,2 Nm)
20/2 359,90 – 8 28 10,5 18,5 M10 219868 2 (8IP; 1,2 Nm)
21 20/3 – 380,55 8 28 10,5 18,5 M10 219868 2 (8IP; 1,2 Nm)
25/3 407,10 – 8 30 12,5 23 M12 219868 2 (8IP; 1,2 Nm)
25/4 – 424,80 8 30 12,5 23 M12 219868 2 (8IP; 1,2 Nm)
32/3 449,87 – 8 35 17 30 M16 219868 2 (8IP; 1,2 Nm)
32/5 – 485,27 8 35 17 30 M16 219868 2 (8IP; 1,2 Nm)

⌀ D

L tot
21 5968_50/7
⌀ D / cantidad de 21O 21 5966 21O 21 5968 a p máx. L tot ⌀ de perforación de Juego tornillo para
filos Z asiento plaquita reversible
Fresa angular tangencial de alto rendimiento de 90° GARANT Power Tang
División amplia División reducida
mm con perforación con perforación mm mm mm
40/4 572,30 – 8 40 16 219868 2 (8IP; 1,2 Nm)
40/6 – 604,75 8 40 16 219868 2 (8IP; 1,2 Nm)
50/5 669,65 – 8 40 22 219868 2 (8IP; 1,2 Nm)
50/7 – 703,57 8 40 22 219868 2 (8IP; 1,2 Nm)
63/7 768,47 ■ – 8 40 27 219868 2 (8IP; 1,2 Nm)
63/9 – 786,17 8 40 27 219868 2 (8IP; 1,2 Nm)
590
