52 MXD

90°

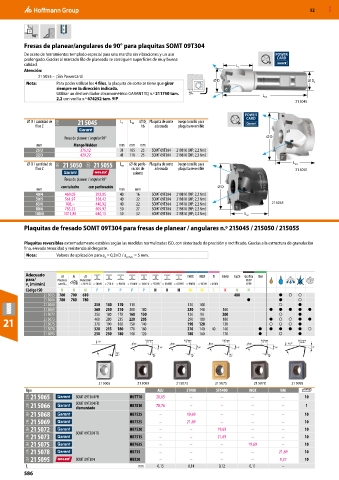

Fresas de planear/angulares de 90° para plaquitas SOMT 09T304
De acero de herramientas templado especial para una marcha sin vibraciones y un uso POWER
prolongado. Gracias al marcado filo de planeado se consiguen superficies de muy buena CARD
calidad.
L 1
Atención:
21 5055 – ¡Sin Powercard!
⌀ D
Nota: Para poder utilizar los 4 filos, la plaquita de corte se tiene que girar ⌀ D S
siempre en la dirección indicada.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam.
L tot
2,2 con varilla n.º 674252 tam. 9IP.
21 5045
POWER
⌀ D / cantidad de 21O 21 5045 L 1 L tot ⌀ D Plaquita de corte Juego tornillo para CARD
s
filos Z h6 adecuada plaquita reversible
Fresa de planear / angular 90° ⌀ D
mm Mango Weldon mm mm mm
25/2 376,12 31 105 25 SOMT 09T304 219810 (9IP; 2,2 Nm)
32/3 429,22 41 110 25 SOMT 09T304 219810 (9IP; 2,2 Nm)
⌀ D / cantidad de 21O 21 5050 22O 21 5055 L tot ⌀ de perfo- Plaquita de corte Juego tornillo para L tot
filos Z ración de adecuada plaquita reversible 21 5050
asiento
Fresa de planear / angular 90°
con taladro con perforación ⌀ D
mm mm mm
40/4 469,05 292,05 40 16 SOMT 09T304 219810 (9IP; 2,2 Nm)
50/5 561,97 358,42 40 22 SOMT 09T304 219810 (9IP; 2,2 Nm)
63/6 708,– 446,92 40 22 SOMT 09T304 219810 (9IP; 2,2 Nm) 21 5055
80/6 783,22 505,92 50 27 SOMT 09T304 219810 (9IP; 2,2 Nm)
100/8 1011,85 640,15 50 32 SOMT 09T304 219810 (9IP; 2,2 Nm) L tot

Plaquitas de fresado SOMT 09T304 para fresas de planear / angulares n.º 215045 / 215050 / 215055

Plaquitas reversibles extremadamente estables según las medidas normalizadas ISO, con sinterizado de precisión y rectificado. Gracias a la estructura de granulación
fina, elevada tenacidad y resistencia al desgaste.
Nota: Valores de aplicación para a e = 0,3×D / a p máx. = 5 mm.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
21 5065 780 700 610 480 ● ○ ○
21 5066 780 780 780 ● ● ○
21 5068 250 180 170 110 120 100 ○ ●
21 5069 360 250 210 200 180 230 140 160 ● ● ● ● ●
21 5072 250 180 170 160 130 120 90 200 ○ ●
290
21 21 5073 400 280 235 220 205 190 180 180 ● ○ ○ ● ●
150
160
190
●
120
○
140
270
120
○
○
21 5075
21 5078 320 215 180 170 160 210 140 40 140 ● ● ● ● ● ○
21 5095 250 250 180 140 120 180 160 170 ● ○ ●
0.07mm 0.07mm 0.07mm 0.07mm 0.07mm
22°
18° 18° 18° 18° 18,9°
14° 14° 14° 14° 12°
18°
18° 18° 18° 18°
21 5065 21 5069 21 5073 21 5075 21 5078 21 5095
Tipo ALU ST900 ST1400 INOX UNI
21A 21 5065 SOMT 09T304 FR HU7710 20,65 – – – – 10
21B 21 5066 SOMT 09T304 FR HB7810 78,76 – – – – 1
diamantado
21A 21 5068 HB7525 – 19,69 – – – 10
21A 21 5069 HB7525 – 21,69 – – – 10
21A 21 5072 SOMT 09T304 TR HB7520 – – 19,69 – – 10
21A 21 5073 HB7515 – – 21,69 – – 10
21A 21 5075 HB7635 – – – 19,69 – 10
21A 21 5078 HB735 – – – – 21,69 10
22A 21 5095 SOMT 09T304 HBX20 – – – – 9,37 10
f z mm 0,13 0,14 0,12 0,11 –
