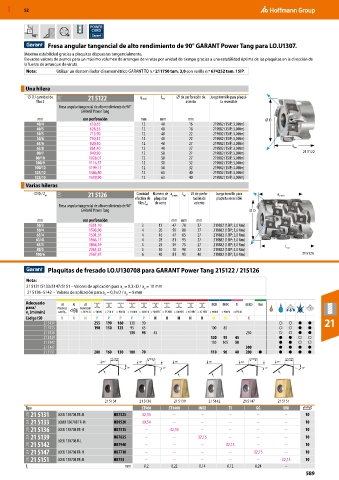

Page 589 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

POWER
CARD
90°
Fresa angular tangencial de alto rendimiento de 90° GARANT Power Tang para LO.U1307.
Máxima estabilidad gracias a plaquitas dispuestas tangencialmente.
Elevados valores de avance para un máximo volumen de arranque de virutas por unidad de tiempo gracias a una estabilidad óptima de las plaquitas en la dirección de
la fuerza de arranque de viruta.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,0 con varilla n.º 674252 tam. 15IP.

Una hilera
⌀ D / cantidad de 21O 21 5122 a p máx. L tot ⌀ de perforación de Juego tornillo para plaqui-
filos Z asiento ta reversible
Fresa angular tangencial de alto rendimiento de 90°
GARANT Power Tang
mm con perforación mm mm mm ⌀ D
40/4 610,65 12 40 16 219882 (15IP; 3,0 Nm)
40/5 628,35 12 40 16 219882 (15IP; 3,0 Nm)
50/5 713,90 12 40 22 219882 (15IP; 3,0 Nm)
50/6 730,12 12 40 22 219882 (15IP; 3,0 Nm)
63/6 820,10 12 40 27 219882 (15IP; 3,0 Nm)
63/8 861,40 12 40 27 219882 (15IP; 3,0 Nm) L tot
80/7 949,90 12 50 27 219882 (15IP; 3,0 Nm) 21 5122
80/10 1028,07 12 50 27 219882 (15IP; 3,0 Nm)
100/9 1116,57 12 50 32 219882 (15IP; 3,0 Nm)
100/12 1199,17 12 50 32 219882 (15IP; 3,0 Nm)
125/12 1486,80 12 63 40 219882 (15IP; 3,0 Nm)
125/15 1539,90 12 63 40 219882 (15IP; 3,0 Nm)
Varias hileras
⌀ D / Z ef 21O 21 5126 Cantidad Número de a p máx. L tot ⌀ de perfo- Juego tornillo para a p máx
efectiva de plaquitas ración de plaquita reversible
filos Z de corte asiento
Fresa angular tangencial de alto rendimiento de 90° ef
GARANT Power Tang ⌀ D
mm con perforación mm mm mm
50/3 1351,10 3 12 47 70 27 219882 (15IP; 3,0 Nm)
50/4 1598,90 4 20 59 80 27 219882 (15IP; 3,0 Nm)
63/4 1501,55 4 16 47 65 27 219882 (15IP; 3,0 Nm)
63/4L 1966,17 4 28 81 93 27 219882 (15IP; 3,0 Nm)
63/5 1864,39 5 25 59 75 27 219882 (15IP; 3,0 Nm) L tot
80/5 2063,52 5 30 70 90 32 219882 (15IP; 3,0 Nm)
100/6 2567,97 6 42 81 93 40 219882 (15IP; 3,0 Nm) 21 5126

Plaquitas de fresado LO.U130708 para GARANT Power Tang 215122 / 215126

Nota:
21 5131/5133/5147/5151 – Valores de aplicación para a = 0,3×D / a = 10 mm
p
e
21 5136–5142 – Valores de aplicación para a = 0,3×D / a = 8 mm
p
e
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 5131 255 190 160 130 90 ○ ○ ● ● 21
21 5133 190 150 125 95 65 100 85 ○ ○ ● ●
21 5136 135 95 45 250 ○ ○ ● ●
21 5139 120 95 45 ● ● ○ ○
21 5142 130 105 50 ● ● ○ ○
21 5147 300 ● ● ● ●
21 5151 200 160 130 100 70 110 90 40 200 ● ● ● ● ●
0.12mm 0.13mm 0.13mm 0.12mm
35° 30° 36° 36° 30° 35°
13° 9° 9° 13°

21 5131 21 5136 21 5139 21 5142 21 5147 21 5151
Tipo ST900 ST1400 INOX TI GG UNI
21A 21 5131 LOEU 130708 TR-M HB7525 32,15 – – – – – 10
21A 21 5133 LOMU 130708 TR-M HB9520 30,54 – – – – – 10
21A 21 5136 LOEU 130708 TR-H HB7515 – 32,15 – – – – 10
21A 21 5139 HB7635 – – 32,15 – – – 10
21A 21 5142 LOEU 130708 R-L HB7940 – – – 32,15 – – 10
21A 21 5147 LOEU 130708 TR-H HB7710 – – – – 32,15 – 10
21A 21 5151 LOEU 130708 TR-M HB735 – – – – – 32,15 10
mm 0,2 0,22 0,14 0,12 0,24 –
f z
