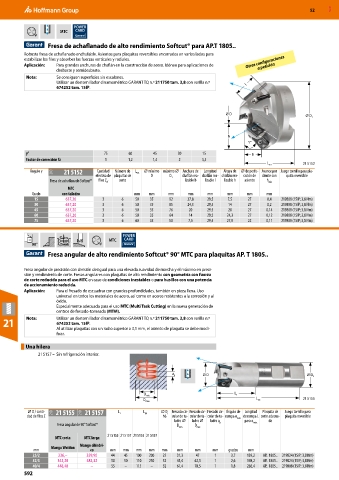

Fresa de achaflanado de alto rendimiento Softcut® para AP.T 1805..
Robusta fresa de achaflanado enchufable. Asientos para plaquitas reversibles encerrados en varios lados para
estabilizar los filos y absorber las fuerzas verticales y radiales. Otras configuraciones
Aplicación: Para grandes anchuras de chaflán en la construcción de acero. Idóneo para aplicaciones de a petición
desbaste y semidesbaste.
Nota: Se consiguen superficies sin escalones.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con varilla n.º l
674252 tam. 15IP.

⌀ D
⌀ D 1

b
Y°
γ° 75 60 45 30 15 h
Factor de corrección fz 1 1,2 1,4 2 3,5
21 5152
L tot
Ángulo γ 21O 21 5152 Cantidad Número de L tot ⌀ mínimo máximo ⌀ Anchura de Longitud Altura de ⌀ de perfo- Avance por Juego tornillo para pla-
efectiva de plaquitas de D D 1 chaflán rea- chaflán rea- chaflán rea- ración de diente con quita reversible
Fresa de achaflanado Softcut® filos Z ef corte lizable b lizable l lizable h asiento h máx
MTC
Grado con taladro mm mm mm mm mm mm mm mm
15 637,20 3 6 50 35 92 27,8 29,5 7,5 27 0,4 219808 (15IP; 3,8 Nm)
30 637,20 3 6 50 35 85 24,3 29,5 14 27 0,2 219808 (15IP; 3,8 Nm)
45 637,20 3 6 50 35 76 20 29,5 20 27 0,14 219808 (15IP; 3,8 Nm)
60 637,20 3 6 50 35 64 14 29,5 24,3 27 0,12 219808 (15IP; 3,8 Nm)
75 637,20 3 6 60 35 50 7,5 29,5 27,8 22 0,11 219808 (15IP; 3,8 Nm)

POWER
MTC CARD
90°
Fresa angular de alto rendimiento Softcut® 90° MTC para plaquitas AP. T 1805..

Fresa angular de precisión con división desigual para una elevada suavidad de marcha y el máximo en preci-
sión y rendimiento de corte. Fresas angulares con plaquitas de alto rendimiento con geometría con fuerza
de corte reducida para el uso MTC en caso de condiciones inestables o para husillos con una potencia
de accionamiento reducida.
Aplicación: Para el fresado de escuadrar con grandes profundidades, también en pieza llena. Uso
universal en todos los materiales de acero, así como en aceros resistentes a la corrosión y al
óxido.
Especialmente adecuada para el uso MTC (Multi Task Cutting) en la nueva generación de
centros de fresado-torneado (MTM).
21 Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con varilla n.º
674252 tam. 15IP.
Al utilizar plaquitas con un radio superior a 3,1 mm, el asiento de plaquita se debe modi-
ficar.
Una hilera
21 5157 – Sin refrigeración interior.

⌀ D ⌀ D S
a p

L 1
D mín.
21 5155
L tot
D máx.
⌀ D / canti- 21O 21 5155 21O 21 5157 L 1 L tot ⌀ D Fresado cir- Fresado cir- Fresado cir- Ángulo de Longitud Plaquita de Juego tornillo para
s
dad de filos Z h6 cular de ta- cular de ta- cular de ta- rampa α máx. de rampa L corte adecua- plaquita reversible
ladro ⌀ ladro ⌀ ladro a p para α máx. da
Fresa angular de 90° Softcut® D mín. D máx.
21 5155 21 5157 21 5155 21 5157
MTC corta MTC larga
Mango cilíndri-
Mango Weldon
mm co mm mm mm mm mm mm mm mm grados mm
25/2 236,– 359,90 44 45 100 200 25 31,3 47 1 3,7 139,2 AP.. 1805.. 219824 (15IP; 3,8 Nm)
32/3 342,20 482,32 50 50 110 250 32 45,4 62,5 1 2,6 198,2 AP.. 1805.. 219824 (15IP; 3,8 Nm)
40/4 448,40 – 55 – 115 – 32 61,4 78,5 1 1,8 286,4 AP.. 1805.. 219808 (15IP; 3,8 Nm)
