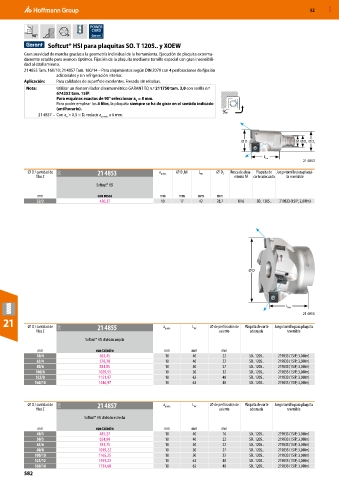

52 MXD

POWER
CARD
90°
Softcut® HSI para plaquitas SO. T 1205.. y XOEW
Gran suavidad de marcha gracias a la geometría individual de la herramienta. Ejecución de plaquita extrema-
damente estable para avances óptimos. Fijación de la plaquita mediante tornillo especial con gran insensibili-
dad al cizallamiento.
21 4855 Tam. 160/10; 21 4857 Tam. 160/14 – Para alojamientos según DIN 2079 con 4 perforaciones de fijación
adicionales y sin refrigeración interior.
Aplicación: Para calidades de superficie excelentes. Fresado sin rebabas.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,0 con varilla n.º
674252 tam. 15IP.
Para esquinas exactas de 90° seleccionar a = 8 mm.
p
Para poder emplear los 4 filos, la plaquita siempre se ha de girar en el sentido indicado
(antihorario).
21 4857 – Con a > 0,5 × D, reducir a p máx. a 6 mm.
e

⌀ D M ⌀ D 1 ⌀ D 2

L tot
21 4853
⌀ D / cantidad de 21O 21 4853 a p máx. ⌀ D h6 L tot ⌀ D 2 Rosca de aloja- Plaquita de Juego tornillo para plaqui-
1
filos Z miento M corte adecuada ta reversible
Softcut® HSI
mm con rosca mm mm mm mm
32/2 420,37 10 17 42 28,7 M16 SO.. 1205.. 219833 (15IP; 3,0 Nm)

⌀ D

L tot
21 4855
21 ⌀ D / cantidad de a L ⌀ de perforación de Plaquita de corte Juego tornillo para plaquita
filos Z 21O 21 4855 p máx. tot asiento adecuada reversible
Softcut® HSI división amplia
mm con taladro mm mm mm
50/4 563,45 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
63/4 578,20 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
80/6 834,85 10 50 27 SO.. 1205.. 219833 (15IP; 3,0 Nm)
100/8 1029,55 10 50 32 SO.. 1205.. 219833 (15IP; 3,0 Nm)
125/8 1151,97 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)
160/10 1446,97 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)

⌀ D / cantidad de 21O 21 4857 a p máx. L tot ⌀ de perforación de Plaquita de corte Juego tornillo para plaquita
filos Z asiento adecuada reversible
Softcut® HSI división estrecha
mm con taladro mm mm mm
40/3 485,27 10 40 16 SO.. 1205.. 219833 (15IP; 3,0 Nm)
50/5 654,90 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
63/6 781,75 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
80/8 1019,22 10 50 27 SO.. 1205.. 219833 (15IP; 3,0 Nm)
100/10 1165,25 10 50 32 SO.. 1205.. 219833 (15IP; 3,0 Nm)
125/12 1491,22 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)
160/14 1734,60 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)
582
