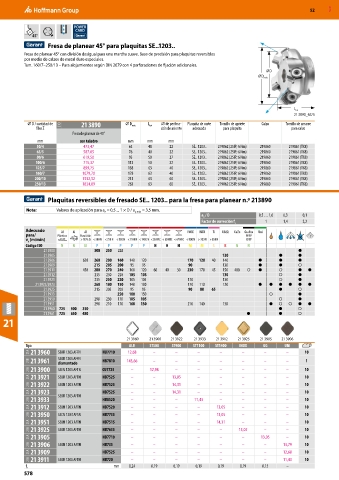

52 MXD

POWER
CARD
45°
Fresa de planear 45° para plaquitas SE..1203..
Fresa de planear 45° con división desigual para una marcha suave. Base de precisión para plaquitas reversibles
por medio de calzos de metal duro especiales.
Tam. 160/7–250/13 – Para alojamientos según DIN 2079 con 4 perforaciones de fijación adicionales.
⌀D
⌀D máx.

L tot
21 3890_63/5
⌀ D / cantidad de 21O 21 3890 ⌀ D máx. L tot ⌀ de perfora- Plaquita de corte Tornillo de apriete Calzo Tornillo de amarre
filos Z ción de asiento adecuada para plaquita para calzo
Fresa de planear de 45°
mm con taladro mm mm mm
50/4 473,47 63 48 22 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
63/5 587,05 76 40 22 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
80/6 619,50 93 50 27 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
100/6 715,37 113 50 32 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
125/7 899,75 138 63 40 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
160/7 1079,70 178 63 40 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
200/10 1532,52 213 63 60 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)
250/13 1834,89 263 63 60 SE.. 1203.. 219862 (25IP; 6 Nm) 219860 219861 (TX8)

Plaquitas reversibles de fresado SE.. 1203.. para la fresa para planear n.º 213890

Nota: Valores de aplicación para a = 0,5 ... 1 × D / a p máx = 3,5 mm.
e
a / D 0,5 . . . 1,0 0,3 0,1
e
Factor de corrección f z 1 1,4 2,2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
21 3900 300 250 220 ●
21 3905 130 ● ●
21 3906 650 260 200 160 140 120 170 120 40 140 ● ● ●
21 3909 215 205 200 95 95 90 130 ● ● ○
21 3911 450 280 270 240 160 120 60 40 30 230 170 45 150 400 ○ ● ○ ● ●
21 3912 235 230 220 105 105 130 ○ ●
21 3921 235 230 220 105 105 170 130 ○ ●
21 3922/ 3923 260 180 150 140 130 170 110 120 ● ● ● ● ● ●
21 3925 215 205 200 95 95 90 80 65 ● ○
21 3933 250 180 150 ○ ●
21 3950 290 230 170 105 105 ○ ●
21 3951 290 210 170 160 150 210 140 130 ● ○ ○ ● ●
21 3960 725 500 350 ● ○
21 3961 725 650 480 ● ● ○
21

21 3960 21 3900 21 3922 21 3933 21 3912 21 3925 21 3905 21 3906
Tipo ALU ST500 ST900 ST1100 ST1400 INOX GG UNI
21A 21 3960 SEKR 1203 AFFN HU7710 12,68 – – – – – – – 10
21B 21 3961 SEKR 1203 AFFN HB7810 143,66 – – – – – – – 1
diamantado
21A 21 3900 SEEN 1203 AFTN CU7725 – 12,98 – – – – – – 10
21A 21 3921 SEKR 1203 AFTN HB7525 – – 13,05 – – – – – 10
21A 21 3922 SEKN 1203 AFTN HB7525 – – 14,31 – – – – – 10
21A 21 3923 SEKR 1203 AFTN HB7525 – – 14,31 – – – – – 10
21A 21 3933 HB8520 – – – 11,43 – – – – 10
21A 21 3912 SEKN 1203 AFTN HB7520 – – – – 13,05 – – – 10
21A 21 3950 SECN 1203 AFSN HB7735 – – – – 13,05 – – – 10
21A 21 3951 SEKN 1203 AFTN HB7515 – – – – 14,31 – – – 10
21A 21 3925 SEKR 1203 AFTN HB7635 – – – – – 13,05 – – 10
21A 21 3905 HB7710 – – – – – – 13,05 – 10
21A 21 3906 SEKN 1203 AFTN HB735 – – – – – – – 13,79 10
21A 21 3909 HB7525 – – – – – – – 12,68 10
21A 21 3911 SEKR 1203 AFTN HB720 – – – – – – – 11,43 10
mm 0,24 0,19 0,19 0,19 0,19 0,19 0,15 –
f z
578
