52 MXD

POWER
CARD
43°

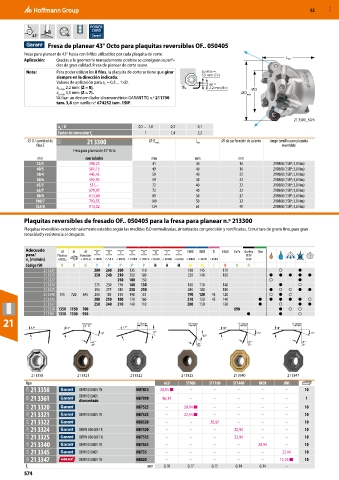

Fresa de planear 43° Octo para plaquitas reversibles OF.. 050405
Fresa para planear de 43° hasta con 8 filos utilizables por cada plaquita de corte.
Aplicación: Gracias a la geometría marcadamente positiva se consiguen superfi- L tot
cies de gran calidad. Fresa de planear de corte suave.
Nota: Para poder utilizar los 8 filos, la plaquita de corte se tiene que girar ap max =
siempre en la dirección indicada. 3,5 mm (7×)
Valores de aplicación para a = 0,5 ... 1×D. ap =
e
a p máx 2,2 mm: (Z = 8), 2,2 mm (8×) ⌀D
a p máx 3,5 mm: (Z = 7). ⌀D máx.
Utilizar un destornillador dinamométrico GARANT TQ n.º 211750
tam. 3,8 con varilla n.º 674252 tam. 15IP.

21 3300_50/6
a / D 0,5 . . . 1,0 0,3 0,1
e
Factor de corrección f z 1 1,4 2,2
⌀ D / cantidad de 21O 21 3300 ⌀ D máx. L tot ⌀ de perforación de asiento Juego tornillo para plaquita
filos Z reversible
Fresa para planear de 43° Octo
mm con taladro mm mm mm
32/3 398,25 41 40 16 219808 (15IP; 3,8 Nm)
40/5 581,15 49 40 16 219808 (15IP; 3,8 Nm)
50/4 445,45 59 40 22 219808 (15IP; 3,8 Nm)
50/6 592,95 59 40 22 219808 (15IP; 3,8 Nm)
63/5 531,– 72 40 22 219808 (15IP; 3,8 Nm)
63/7 679,97 72 40 22 219808 (15IP; 3,8 Nm)
80/6 613,60 89 50 27 219808 (15IP; 3,8 Nm)
100/7 793,55 109 50 32 219808 (15IP; 3,8 Nm)
125/8 913,02 134 63 40 219808 (15IP; 3,8 Nm)

Plaquitas reversibles de fresado OF.. 050405 para la fresa para planear n.º 213300
Plaquitas reversibles extraordinariamente estables según las medidas ISO normalizadas, sinterizadas con precisión y rectificadas. Estructura de grano fino, para gran
tenacidad y resistencia al desgaste.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H M M S K N N
21 3320 280 260 200 135 110 160 145 170 ○ ●
21 3321 350 240 210 200 180 220 140 160 ● ● ● ● ●
21 3322 250 180 150 ○ ●
21 3324 275 250 190 160 130 160 110 140 ● ○
21 3325 390 275 245 230 210 280 180 180 ● ○ ○ ● ●
21 3340 795 720 645 260 185 150 140 135 190 120 45 120 ○ ● ○
21 3345 300 210 180 170 160 210 130 45 140 ● ● ● ● ● ○
21 3347 250 240 210 140 110 200 150 130 ● ○ ● ●
21 3358 1350 1150 700 690 ● ○ ○
21 3361 1350 1350 950 ● ● ○
21 0.10mm 0.13mm 0.10mm 0.10mm 0.10mm
8,9° 18° 17° 18° 18°
15° 15° 15° 15°
40°
26° 26° 26° 26°

21 3358 21 3321 21 3322 21 3325 21 3340 21 3347
Tipo ALU ST900 ST1100 ST1400 INOX UNI
21A 21 3358 OFMT 050405 TN HU7815 20,94 ■ – – – – – 10
21B 21 3361 OFMT 050405 HB7810 86,14 – – – – – 1
diamantado
21A 21 3320 HB7525 – 20,94 ■ – – – – 10
21A 21 3321 OFMT 050405 TR HB7525 – 22,94 ■ – – – – 10
21A 21 3322 HB8520 – – 20,87 – – – 10
21A 21 3324 OFEW 050405 TR HB7520 – – – 20,94 – – 10
21A 21 3325 OFEW 050405 TN HB7515 – – – 22,94 – – 10
21A 21 3340 OFMT 050405 TR HB7635 – – – – 20,94 – 10
21A 21 3345 OFMT 050405 HB735 – – – – – 22,94 10
22A 21 3347 OFMT 050405 TR HBX20 – – – – – 12,76 ■ 10
mm 0,18 0,17 0,15 0,14 0,14 –
f z
574
