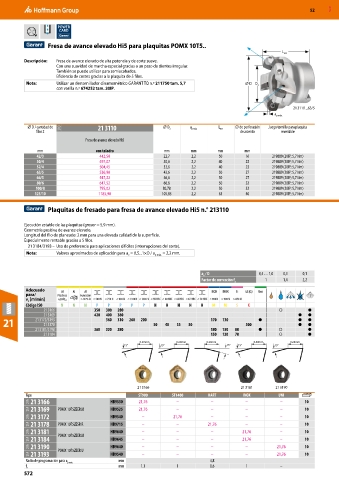

Page 572 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

POWER
CARD

Fresa de avance elevado Hi5 para plaquitas POMX 10T5..
L tot
Descripción: Fresa de avance elevado de alta potencia y de corte suave.
Con una suavidad de marcha especial gracias a un paso de dientes irregular.
También se puede utilizar para semiacabados.
Eficiencia de costes gracias a la plaquita de 5 filos.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 5,7 ⌀ D D 3
con varilla n.º 674252 tam. 20IP.

21 3110 _63/5
a p máx.
⌀ D / cantidad de 21O 21 3110 ⌀ D 3 a p máx. L tot ⌀ de perforación Juego tornillo para plaquita
filos Z de asiento reversible
Fresa de avance elevado Hi5
mm con taladro mm mm mm mm
42/3 442,50 22,7 2,2 50 16 219889 (20IP; 5,7 Nm)
50/4 497,07 30,6 2,2 40 22 219889 (20IP; 5,7 Nm)
52/4 504,45 32,6 2,2 40 22 219889 (20IP; 5,7 Nm)
63/5 536,90 43,6 2,2 50 27 219889 (20IP; 5,7 Nm)
66/5 547,22 46,6 2,2 50 27 219889 (20IP; 5,7 Nm)
80/6 647,52 60,6 2,2 50 32 219889 (20IP; 5,7 Nm)
100/8 795,02 80,78 2,2 50 32 219889 (20IP; 5,7 Nm)
125/10 1185,90 105,85 2,2 63 40 219889 (20IP; 5,7 Nm)

Plaquitas de fresado para fresa de avance elevado Hi5 n.° 213110

Ejecución estable de las plaquitas (grosor = 5,9 mm).
Geometría positiva de avance elevado.
Longitud del filo de planeado: 2 mm para una elevada calidad de la superficie.
Especialmente rentable gracias a 5 filos.
21 3184/3193 – Uso de preferencia para aplicaciones difíciles (interrupciones del corte).
Nota: Valores aproximados de aplicación para a = 0,5...1×D / a p máx. = 2,2 mm.
e

a / D 0,5 . . . 1,0 0,3 0,1
e
Factor de corrección f z 1 1,4 2,2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 3166 350 300 280 ○ ●
21 3169 420 400 380 ● ●

21 21 3172/ 3193 360 310 260 200 50 40 35 30 170 130 300 ● ● ●

●
21 3178
●

21 3181/ 3190 360 320 280 180 150 80 ● ○ ●
21 3184 150 120 70 ○ ●
0.20mm 0.20mm 0.20mm 0.20mm 0.20mm
15° 15° 15° 15° 15°
21 3166 21 3181 21 3190
Tipo ST900 ST1400 HART INOX UNI
21A 21 3166 HB9530 21,76 – – – – 10
21A 21 3169 POMX 10T5ZEER M HB9525 21,76 – – – – 10
21A 21 3172 HB9540 – 21,76 – – – 10
21A 21 3178 POMX 10T5ZESR R HB9715 – – 21,76 – – 10
21A 21 3181 POMX 10T5ZEER M HB9640 – – – 21,76 – 10
21A 21 3184 HB9645 – – – 21,76 – 10
21A 21 3190 HB9640 – – – – 21,76 10
21A 21 3193 POMX 10T5ZEER U HB9540 – – – – 21,76 10
mm 4,8
Radio de programación para a p máx.
f z mm 1,1 1 0,6 1 –
