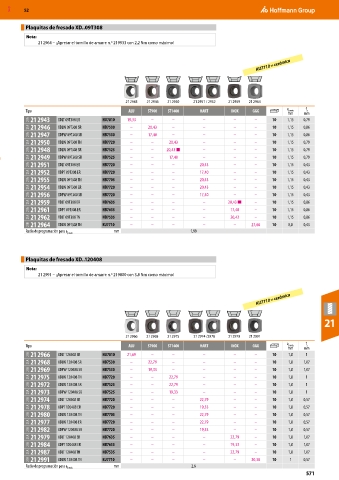

P. 571
MXD 52
Plaquitas de fresado XD..09T308
Nota:
21 2964 – ¡Apretar el tornillo de amarre n.º 219933 con 2,2 Nm como máximo!
KU7710 = cerámica
21 2943 21 2946 21 2950 21 2951 / 2952 21 2959 21 2964
a f
Tipo ALU ST900 ST1400 HART INOX GGG p máx. z
mm mm
21A 21 2943 XDLT 09T308 ER HU7810 19,33 – – – – – 10 1,15 0,79
21A 21 2946 XDLW 09T308 SR HB7530 – 20,43 – – – – 10 1,15 0,86
21A 21 2947 XDPW 09T308 SR HB7530 – 17,40 – – – – 10 1,15 0,86
21A 21 2950 XDLW 09T308 TN HB7720 – – 20,43 – – – 10 1,15 0,79
21A 21 2948 XDLW 09T308 SR HB7525 – – 20,43 ■ – – – 10 1,15 0,79
21A 21 2949 XDPW 09T308 SR HB7525 – – 17,40 – – – 10 1,15 0,79
21A 21 2951 XDLT 09T308 ER HB7720 – – – 20,43 – – 10 1,15 0,43
21A 21 2952 XDPT 09T308 ER HB7720 – – – 17,40 – – 10 1,15 0,43
21A 21 2955 XDLW 09T308 TN HB7705 – – – 20,43 – – 10 1,15 0,43
21A 21 2954 XDLW 09T308 ER HB7720 – – – 20,43 – – 10 1,15 0,43
21A 21 2956 XDPW 09T308 SR HB7720 – – – 17,40 – – 10 1,15 0,43
21A 21 2959 XDLT 09T308 ER HB7635 – – – – 20,43 ■ – 10 1,15 0,86
21A 21 2961 XDPT 09T308 ER HB7635 – – – – 17,40 – 10 1,15 0,86
21A 21 2962 XDLT 09T308 TN HB7535 – – – – 20,43 – 10 1,15 0,86
21H 21 2964 XDLW 09T308 TN KU7710 – – – – – 27,66 10 0,8 0,43
mm 1,99
Radio de programación para a p máx.
Plaquitas de fresado XD..120408
Nota:
21 2991 – ¡Apretar el tornillo de amarre n.º 219800 con 3,8 Nm como máximo!
KU7710 = cerámica
21
21 2966 21 2968 21 2975 21 2974 /2978 21 2979 21 2991
a f
Tipo ALU ST900 ST1400 HART INOX GGG p máx. z
mm mm
21A 21 2966 XDLT 120408 ER HU7810 21,69 – – – – – 10 1,8 1
21A 21 2968 XDLW 120408 SR HB7530 – 22,79 – – – – 10 1,8 1,07
21A 21 2969 XDPW 120408 SR HB7530 – 19,33 – – – – 10 1,8 1,07
21A 21 2975 XDLW 120408 TN HB7720 – – 22,79 – – – 10 1,8 1
21A 21 2972 XDLW 120408 SR HB7525 – – 22,79 – – – 10 1,8 1
25A 21 2973 XDPW 120408 SR HB7525 – – 19,33 – – – 10 1,8 1
21A 21 2974 XDLT 120408 ER HB7720 – – – 22,79 – – 10 1,8 0,57
21A 21 2978 XDPT 120408 ER HB7720 – – – 19,33 – – 10 1,8 0,57
21A 21 2980 XDLW 120408 TN HB7705 – – – 22,79 – – 10 1,8 0,57
21A 21 2977 XDLW 120408 ER HB7720 – – – 22,79 – – 10 1,8 0,57
21A 21 2982 XDPW 120408 SR HB7720 – – – 19,33 – – 10 1,8 0,57
21A 21 2979 XDLT 120408 ER HB7635 – – – – 22,79 – 10 1,8 1,07
21A 21 2984 XDPT 120408 ER HB7635 – – – – 19,33 – 10 1,8 1,07
21A 21 2987 XDLT 120408 TN HB7535 – – – – 22,79 – 10 1,8 1,07
21H 21 2991 XDLW 120408 TN KU7710 – – – – – 30,38 10 1 0,57
mm 2,6
Radio de programación para a p máx.
571
