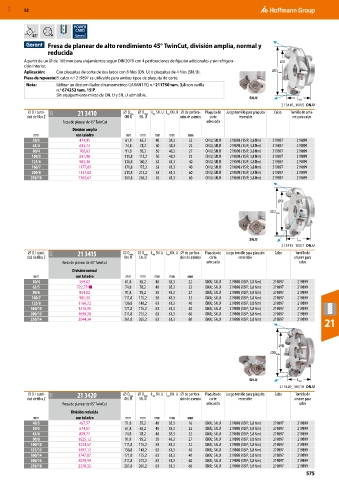

Page 575 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

POWER
CARD
45°
Fresa de planear de alto rendimiento 45° TwinCut, división amplia, normal y
reducida
A partir de un ⌀ de 160 mm para alojamientos según DIN 2079 con 4 perforaciones de fijación adicionales y sin refrigera- ⌀D
ción interior.
Aplicación: Con plaquitas de corte de dos lados con 8 filos (ON. U) o plaquitas de 4 filos (SN. U). ⌀D máx.
Pieza de repuesto: El calzo n.º 219897 es utilizable para ambos tipos de plaquita de corte.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con varilla
n.º 674252 tam. 15IP.
Sin equipamiento mixto de ON. U y SN. U admisible.
SN.U L tot
21 3410_100/5 ON.U
⌀ D / canti- 21O 21 3410 ⌀ D ⌀ D L SN. U L ON. U ⌀ de perfora- Plaquita de Juego tornillo para plaquita Calzo Tornillo de ama-
máx.
tot
tot
máx.
dad de filos Z ON. U SN. U ción de asiento corte reversible rre para calzo
Fresa de planear de 45° TwinCut adecuada
División amplia
mm con taladro mm mm mm mm mm
50/3 474,95 61,8 65,2 40 38,3 22 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
63/4 635,72 74,8 78,2 40 38,3 22 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
80/4 700,62 91,8 95,2 50 48,3 27 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
100/5 831,90 111,8 115,2 50 48,3 32 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
125/6 985,30 136,8 140,2 63 61,3 40 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
160/7 1177,05 171,8 175,2 63 61,3 40 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
200/8 1337,82 211,8 215,2 63 61,3 60 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
250/10 1700,67 261,8 265,2 63 61,3 60 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899

⌀D
⌀D máx.

SN.U L tot
21 3415_100/7 ON.U
⌀ D / canti- 21O 21 3415 ⌀ D ⌀ D L SN. U L ON. U ⌀ de perfora- Plaquita de Juego tornillo para plaquita Calzo Tornillo de
máx.
máx.
tot
tot
dad de filos Z ON. U SN. U ción de asiento corte reversible amarre para
Fresa de planear de 45° TwinCut adecuada calzo
División normal
mm con taladro mm mm mm mm mm
50/4 559,02 61,8 65,2 40 38,3 22 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
63/5 722,75 ■ 74,8 78,2 40 38,3 22 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
80/6 854,02 91,8 95,2 50 48,3 27 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
100/7 985,30 111,8 115,2 50 48,3 32 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
125/8 1166,72 136,8 140,2 63 61,3 40 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
160/10 1418,95 171,8 175,2 63 61,3 40 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
200/12 1699,20 211,8 215,2 63 61,3 60 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
250/14 2044,34 261,8 265,2 63 61,3 60 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
21

⌀D
⌀D máx.

SN.U L tot
21 3420_100/10 ON.U
⌀ D / canti- 21O 21 3420 ⌀ D ⌀ D L SN. U L ON. U ⌀ de perfora- Plaquita de Juego tornillo para plaquita Calzo Tornillo de
tot
tot
máx.
máx.
dad de filos Z ON. U SN. U ción de asiento corte reversible amarre para
Fresa de planear de 45° TwinCut adecuada calzo
División reducida
mm con taladro mm mm mm mm mm
40/3 467,57 51,8 55,2 40 38,3 16 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
50/5 674,07 61,8 65,2 40 38,3 22 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
63/6 809,77 74,8 78,2 40 38,3 22 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
80/8 1025,12 91,8 95,2 50 48,3 27 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
100/10 1234,57 111,8 115,2 50 48,3 32 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
125/12 1497,12 136,8 140,2 63 61,3 40 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
160/14 1747,87 171,8 175,2 63 61,3 40 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
200/16 2029,59 211,8 215,2 63 61,3 60 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
250/18 2370,32 261,8 265,2 63 61,3 60 ON.U; SN.U 219898 (15IP; 3,8 Nm) 219897 219899
575
