MXD 52

POWER
MTC CARD
45°

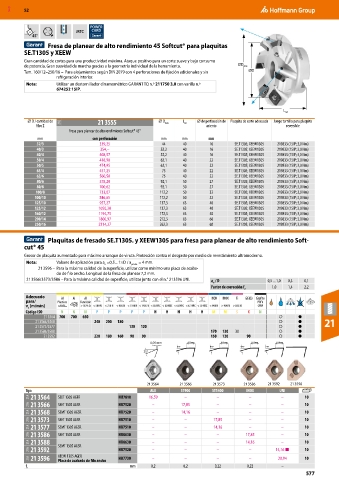

Fresa de planear de alto rendimiento 45 Softcut® para plaquitas
SE.T1305 y XEEW
Gran cantidad de cortes para una productividad máxima. Ataque positivo para un corte suave y bajo consumo
de potencia. Gran suavidad de marcha gracias a la geometría individual de la herramienta. ⌀D máx.
Tam. 160/12–250/16 – Para alojamientos según DIN 2079 con 4 perforaciones de fijación adicionales y sin ⌀D
refrigeración interior.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 3,0 con varilla n.º
674252 15IP.

L tot
⌀ D / cantidad de 21O 21 3555 ⌀ D máx. L tot ⌀ de perforación de Plaquita de corte adecuada Juego tornillo para plaquita
filos Z asiento reversible
Fresa para planear de alto rendimiento Softcut® 45°
mm con perforación mm mm mm
32/3 339,25 44 40 16 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
40/3 354,– 52,2 40 16 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
40/4 408,57 52,2 40 16 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
50/4 418,90 62,1 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
50/5 474,95 62,1 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
63/4 457,25 75 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
63/6 560,50 75 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
80/6 578,20 92,1 50 27 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
80/8 700,62 92,1 50 27 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
100/8 733,07 112,2 50 32 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
100/10 846,65 112,2 50 32 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
125/10 957,27 137,3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
125/12 1050,20 137,3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
160/12 1194,75 172,3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
200/14 1800,97 212,3 63 60 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
250/16 2314,27 262,3 63 60 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)

Plaquitas de fresado SE.T1305. y XEEW1305 para fresa para planear de alto rendimiento Soft-
cut® 45

Grosor de plaquita aumentado para máximo arranque de viruta. Protección contra el desgaste por medio de revestimiento ultramoderno.
Nota: Valores de aplicación para a e =0,5... 1×D / a pmáx. = 4 mm.
21 3596 – Para la máxima calidad de la superficie, utilizar como mínimo una placa de acaba-
do de filo ancho. Longitud de la fresa de planear 7,2 mm.
21 3566/3573/3586 – Para la máxima calidad de superficie, utilizar junto con el n.° 213596 UNI. a / D 0,5 ... 1,0 0,3 0,1
e
Factor de corrección f z 1,0 1,4 2,2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
21 3564 700 700 650 ○ ●
21 3566/ 3568 240 200 180 ○ ● 21
21 3573/ 3577 130 120 ○ ●
21 3586/ 3588 170 130 30 ○ ●
21 3592 220 180 160 90 90 150 120 90 ○ ●
0,05 mm 0.15mm 0.15mm 0.15mm 0.15mm
15° 15° 15° 15°
25°

21 3564 21 3566 21 3573 21 3586 21 3592 21 3596
Tipo ALU ST900 ST1400 INOX UNI
21A 21 3564 SEET 1305 AGFR HU7810 16,59 – – – – 10
21A 21 3566 SEET 1305 AGSR HB7520 – 17,85 – – – 10
21A 21 3568 SEMT 1305 AGSR HB7520 – 14,16 – – – 10
21A 21 3573 SEET 1305 AGSR HB7510 – – 17,85 – – 10
21A 21 3577 SEMT 1305 AGSR HB7510 – – 14,16 – – 10
21A 21 3586 SEET 1305 AGSR HB8630 – – – 17,85 – 10
21A 21 3588 HB8630 – – – 14,16 – 10
21A 21 3592 SEMT 1305 AGSR HB7520 – – – – 14,16 ■ 10
21A 21 3596 XEEW 1305 AGER HB7730 – – – – 20,94 10
Placa de acabado de filo ancho
f z mm 0,2 0,2 0,22 0,22 –
577
