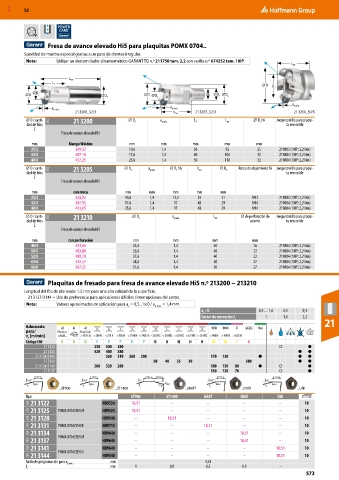

Fresa de avance elevado Hi5 para plaquitas POMX 0704..
Suavidad de marcha especial gracias a un paso de dientes irregular.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla n.º 674252 tam. 10IP.
L tot

L tot
L 1
⌀ D D 3
⌀D ⌀D 3 ⌀D S ⌀D ⌀D 3 M ⌀D 1 ⌀D 2

a p máx.
a p máx.
a p máx.
21 3200_32/3 L tot 21 3205_32/3 21 3210_50/5
⌀ D / canti- 21O 21 3200 ⌀ D 3 a p máx. L 1 L tot ⌀ D h6 Juego tornillo para plaqui-
s
dad de filos ta reversible
Z
Fresa de avance elevado Hi5
mm Mango Weldon mm mm mm mm mm
25/2 349,57 10,6 1,4 36 92 25 219883 (10IP; 2,2 Nm)
32/3 407,10 17,6 1,4 40 100 32 219884 (10IP; 2,2 Nm)
40/4 457,25 25,6 1,4 50 110 32 219884 (10IP; 2,2 Nm)
⌀ D / canti- 21O 21 3205 ⌀ D 3 a p máx. ⌀ D h6 L tot ⌀ D 2 Rosca de alojamiento M Juego tornillo para plaqui-
1
dad de filos ta reversible
Z
Fresa de avance elevado Hi5
mm con rosca mm mm mm mm mm
25/2 328,92 10,6 1,4 12,5 35 21 M12 219883 (10IP; 2,2 Nm)
32/3 387,92 17,6 1,4 17 43 29 M16 219884 (10IP; 2,2 Nm)
40/4 433,65 25,6 1,4 17 43 29 M16 219884 (10IP; 2,2 Nm)
⌀ D / canti- 21O 21 3210 ⌀ D 3 a p máx. L tot ⌀ de perforación de Juego tornillo para plaqui-
dad de filos asiento ta reversible
Z
Fresa de avance elevado Hi5
mm con perforación mm mm mm mm
40/4 433,65 25,6 1,4 40 16 219884 (10IP; 2,2 Nm)
50/5 483,80 35,6 1,4 40 22 219884 (10IP; 2,2 Nm)
52/5 489,70 37,6 1,4 40 22 219884 (10IP; 2,2 Nm)
63/6 532,47 48,6 1,4 50 27 219884 (10IP; 2,2 Nm)
66/6 547,22 51,6 1,4 50 27 219884 (10IP; 2,2 Nm)

Plaquitas de fresado para fresa de avance elevado Hi5 n.º 213200 − 213210
Longitud del filo de planeado: 1,5 mm para una alta calidad de la superficie.
21 3137/3144 – Uso de preferencia para aplicaciones difíciles (interrupciones del corte).
Nota: Valores aproximados de aplicación para a = 0,5...1×D / a p máx. = 1,4 mm.
e
a / D 0,5 . . . 1,0 0,3 0,1
e
Factor de corrección f z 1 1,4 2,2
Adecuado 21
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 3122 350 300 280 ○ ●
21 3125 420 400 380 ● ●
21 3128/ 3144 360 310 260 200 170 130 ● ● ●
21 3131 50 40 35 30 300 ● ●
21 3134/ 3141 360 320 280 180 150 80 ● ○ ●
21 3137 150 120 70 ○ ●
0.15mm 0.15mm 0.76mm 0.15mm 0.15mm 0.15mm
16,3° 16,3° 15° 16,3° 15°
R0,3 R0,3 15° R0,2 R0,3 R0,2
_ST900 _ST1400 _HART _INOX _UNI
Tipo ST900 ST1400 HART INOX UNI
21A 21 3122 HB9530 18,51 – – – – 10
21A 21 3125 POMX 0704ZEER M HB9525 18,51 – – – – 10
21A 21 3128 HB9540 – 18,51 – – – 10
21A 21 3131 POMX 0704ZESR R HB9715 – – 18,51 – – 10
21A 21 3134 HB9640 – – – 18,51 – 10
21A 21 3137 POMX 0704ZEER M HB9645 – – – 18,51 – 10
21A 21 3141 POMX 0704ZEER U HB9640 – – – – 18,51 10
21A 21 3144 HB9540 – – – – 18,51 10
mm 3,61
Radio de programación para a p máx.
mm 1 0,9 0,5 0,9 –
f z
