52 MXD

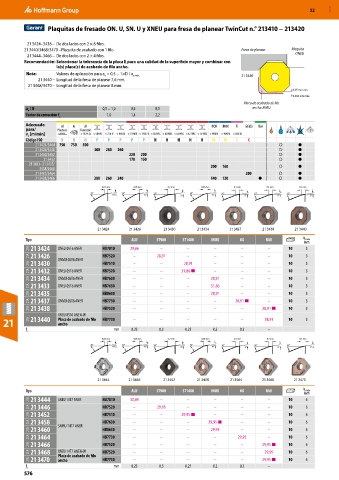

Plaquitas de fresado ON. U, SN. U y XNEU para fresa de planear TwinCut n.° 213410 − 213420

21 3424–3438 – De dos lados con 2 × 8 filos.
21 3440/3468/3470 – Plaquita de acabado con 1 filo. Fresa de planear Plaquita
21 3444–3466 – De dos lados con 2 × 4 filos. ONEU
Recomendación: Seleccionar la tolerancia de la placa E para una calidad de la superficie mayor y combinar con
la(s) placa(s) de acabado de filo ancho.
Nota: Valores de aplicación para a = 0,5 ... 1×D / a p máx. 21 3440
e
21 3440 – Longitud de la fresa de planear 7,6 mm.
21 3468/3470 – Longitud de la fresa de planear 8 mm.
0,05 mm mín.
-
0,094 mm máx.
Placa de acabado de filo
a / D 0,5 ... 1,0 0,3 0,1 ancho XNEU
e
Factor de corrección f z 1,0 1,4 2,2
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 3424/ 3444 750 750 500 ○ ●
21 3426/ 3446 300 280 260 ○ ●
21 3430/ 3452 220 200 ○ ●
21 3432 170 150 ○ ●
21 3433– 21 3435/ 200 160 ○ ●
3458/ 3460
21 3437/ 3464 200 ○ ●
21 3438/ 3466 280 260 240 140 120 ● ○ ●
0,05 mm 0,05 mm 0,2mm 0,05 mm 0,1mm 0,1mm 0,1mm
30° 30° 25° 30° 25° 25° 25°
10° 10° 2° 10° 5° 5° 5°

21 3424 21 3426 21 3430 21 3434 21 3437 21 3438 21 3440
a
Tipo ALU ST900 ST1400 INOX GG UNI p máx.
mm
21A 21 3424 ONEU 05T6 ANER HU7810 29,06 – – – – – 10 3
21A 21 3426 ONMU 05T6 ANER HB7520 – 28,91 – – – – 10 3
21A 21 3430 HB7510 – – 28,91 – – – 10 3
21A 21 3432 ONEU 05T6 ANER HB7520 – – 31,86 ■ – – – 10 3
21A 21 3434 ONMU 05T6 ANER HB7630 – – – 28,91 – – 10 3
21A 21 3433 ONEU 05T6 ANER HB7630 – – – 31,86 – – 10 3
21A 21 3435 HB8630 – – – 28,91 – – 10 3
21A 21 3437 ONMU 05T6 ANER HB7730 – – – – 28,91 ■ – 10 3
21A 21 3438 HB7520 – – – – – 28,91 ■ 10 3
XNEU 05T6 ANEN-W
21 21A 21 3440 Placa de acabado de filo HB7730 – – – – – 28,91 10 3
ancho
f z mm 0,23 0,3 0,25 0,2 0,3 –
0,05 mm 0,05 mm 0,2mm 0,05 mm 0,1mm 0,1mm 0,1mm
30° 30° 25° 30° 25° 25° 25°
10° 10° 2° 10° 5° 5° 5°

21 3444 21 3446 21 3452 21 3458 21 3464 21 3466 21 3470
a
Tipo ALU ST900 ST1400 INOX GG UNI p máx.
mm
21A 21 3444 SNEU 14T7 ANER HU7810 30,09 – – – – – 10 6
21A 21 3446 HB7520 – 29,95 – – – – 10 6
21A 21 3452 HB7510 – – 29,95 ■ – – – 10 6
21A 21 3458 SNMU 14T7 ANER HB7630 – – – 29,95 ■ – – 10 6
21A 21 3460 HB8630 – – – 29,95 – – 10 6
21A 21 3464 HB7730 – – – – 29,95 – 10 6
21A 21 3466 HB7520 – – – – – 29,95 ■ 10 6
21A 21 3468 XNEU 14T7 ANEN-W HB7520 – – – – – 29,95 10 6
Placa de acabado de filo
21A 21 3470 ancho HB7730 – – – – – 29,95 ■ 10 6
mm 0,23 0,3 0,25 0,2 0,3 –
f z
