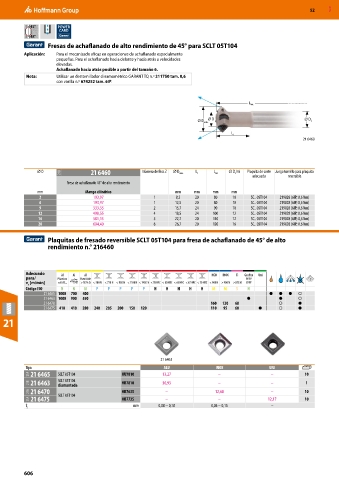

52 MXD

45° POWER
CARD
45°
Fresas de achaflanado de alto rendimiento de 45° para SCLT 05T104
Aplicación: Para el mecanizado eficaz en operaciones de achaflanado especialmente
pequeñas. Para el achaflanado hacia delante y hacia atrás a velocidades
elevadas.
Achaflanado hacia atrás posible a partir del tamaño 6.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 0,6
con varilla n.º 674252 tam. 6IP.

L tot

⌀ D ⌀ D S
⌀ D máx.
L 1
21 6460

⌀ D 21O 21 6460 Número de filos Z ⌀ D máx. L 1 L tot ⌀ D h6 Plaquita de corte Juego tornillo para plaquita
s
adecuada reversible
Fresa de achaflanado 45° de alto rendimiento
mm Mango cilíndrico mm mm mm mm
2 193,97 1 8,5 20 80 10 SC.. 05T104 219828 (6IP; 0,6 Nm)
6 193,97 1 12,5 20 80 10 SC.. 05T104 219828 (6IP; 0,6 Nm)
9 333,35 2 15,7 24 90 10 SC.. 05T104 219828 (6IP; 0,6 Nm)
12 498,55 4 18,5 24 100 12 SC.. 05T104 219828 (6IP; 0,6 Nm)
16 581,15 5 22,7 20 110 12 SC.. 05T104 219828 (6IP; 0,6 Nm)
20 684,40 6 26,7 20 120 16 SC.. 05T104 219828 (6IP; 0,6 Nm)

Plaquitas de fresado reversible SCLT 05T104 para fresa de achaflanado de 45° de alto
rendimiento n.° 216460

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
21 6465 1000 700 400 ● ● ● ○
21 6463 1000 900 550 ● ● ○
21 6470 160 120 60 ○ ●
21 6475 410 410 280 240 205 200 150 120 110 95 60 ● ○ ●

21

21 6463
Tipo ALU INOX UNI
21A 21 6465 SCLT 05T104 HU7810 13,27 – – 10
21B 21 6463 SCLT 05T104 HB7810 36,95 – – 1
diamantada
21A 21 6470 SCLT 05T104 HB7635 – 12,68 – 10
21A 21 6475 HB7735 – – 12,17 10
mm 0,08 − 0,18 0,06 − 0,15 –
f z
