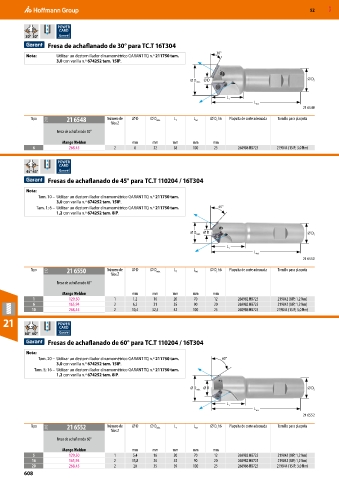

P. 608
52 MXD
POWER
CARD
30° 30°
Fresa de achaflanado de 30° para TC.T 16T304
30°
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam.
3,0 con varilla n.º 674252 tam. 15IP.
⌀ D ⌀ D S
⌀ D máx.
L 1
L tot
21 6548
Tipo 21O 21 6548 Número de ⌀ D ⌀ D máx. L 1 L tot ⌀ D h6 Plaquita de corte adecuada Tornillo para plaquita
s
filos Z
Fresa de achaflanado 30°
Mango Weldon mm mm mm mm mm
6 268,45 2 6 32 38 100 25 260986 HB725 219844 (15IP; 3,0 Nm)
POWER
CARD
45° 45°
Fresas de achaflanado de 45° para TC.T 110204 / 16T304
Nota:
Tam. 10 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam.
3,0 con varilla n.º 674252 tam. 15IP.
Tam. 1; 6 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 45°
1,2 con varilla n.º 674252 tam. 8IP.
⌀ D
⌀ D máx. ⌀ D S
L 1
L tot
21 6550
Tipo 21O 21 6550 Número de ⌀ D ⌀ D máx. L 1 L tot ⌀ D h6 Plaquita de corte adecuada Tornillo para plaquita
s
filos Z
Fresa de achaflanado 45°
Mango Weldon mm mm mm mm mm
1 129,50 1 1,2 16 20 70 12 260982 HB725 219842 (8IP; 1,2 Nm)
6 165,94 2 6,2 21 35 90 20 260982 HB725 219842 (8IP; 1,2 Nm)
10 268,45 2 10,4 32,5 42 100 25 260986 HB725 219844 (15IP; 3,0 Nm)
21 POWER
CARD
60° 60°
Fresas de achaflanado de 60° para TC.T 110204 / 16T304
Nota:
Tam. 20 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 60°
3,0 con varilla n.º 674252 tam. 15IP.
Tam. 5; 16 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam.
1,2 con varilla n.º 674252 tam. 8IP.
⌀ D
⌀ D máx. ⌀ D S
L 1
L tot
21 6552
Tipo 21O 21 6552 Número de ⌀ D ⌀ D máx. L 1 L tot ⌀ D h6 Plaquita de corte adecuada Tornillo para plaquita
s
filos Z
Fresa de achaflanado 60°
Mango Weldon mm mm mm mm mm
5 129,50 1 5,4 16 20 70 12 260982 HB725 219842 (8IP; 1,2 Nm)
16 165,94 2 15,8 26 35 90 20 260982 HB725 219842 (8IP; 1,2 Nm)
20 268,45 2 20 35 39 100 25 260986 HB725 219844 (15IP; 3,0 Nm)
608
