P. 611
MXD 52
POWER
CARD

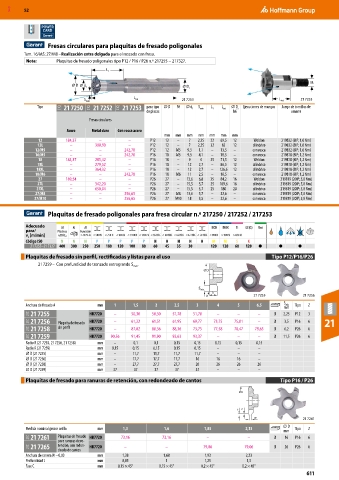

Fresas circulares para plaquitas de fresado poligonales
Tam. 16/M5; 27/M8 – Realización extra delgada para el roscado con fresa.
Nota: Plaquitas de fresado poligonales tipo P12 / P16 / P26 n.º 217255 − 217327.
L 1
M
⌀ D ⌀ d 1
⌀ D s
L tot 21 7250 21 7253
S máx. L tot
Tipo 21Q 21 7250 21Q 21 7252 21Q 21 7253 para tipo ⌀ D M ⌀ d 1 S máx L 1 L tot ⌀ D Ejecuciones de mangos Juego de tornillos de
s
de placas h6 amarre
Fresas circulares
Acero Metal duro Con rosca acero
mm mm mm mm mm mm mm
12 184,37 – – P12 12 – 7 2,25 22 69,5 12 Weldon 219832 (8IP; 1,0 Nm)
12L – 300,90 – P12 12 – 7 2,25 32 82 12 cilíndrico 219832 (8IP; 1,0 Nm)
12/M5 – – 242,78 P12 12 M5 9,5 1,1 – 13,5 – con rosca 219832 (8IP; 1,0 Nm)
16/M5 – – 242,78 P16 18 M5 9,5 4,1 – 18,5 – con rosca 219818 (8IP; 1,2 Nm)
18 184,37 285,42 – P16 18 – 9 4 25 71,5 12 Weldon 219818 (8IP; 1,2 Nm)
18L – 279,52 – P16 18 – 12 2,7 – 86,5 12 cilíndrico 219818 (8IP; 1,2 Nm)
18XL – 364,32 – P16 18 – 12 2,7 – 126,6 12 cilíndrico 219818 (8IP; 1,2 Nm)
18/M6 – – 242,78 P16 18 M6 11 2,5 – 18,5 – con rosca 219818 (8IP; 1,2 Nm)
27 189,54 – – P26 27 – 13,6 6,8 35 84,2 16 Weldon 219819 (20IP; 5,0 Nm)
27L – 342,20 – P26 27 – 15,5 5,7 25 109,6 16 cilíndrico 219819 (20IP; 5,0 Nm)
27XL – 650,04 – P26 27 – 15,5 5,7 25 180 20 cilíndrico 219819 (20IP; 5,0 Nm)
27/M8 – – 256,65 P26 27 M8 13,6 5,7 – 22,6 – con rosca 219819 (20IP; 5,0 Nm)
27/M10 – – 256,65 P26 27 M10 18 3,5 – 22,6 – con rosca 219819 (20IP; 5,0 Nm)
Plaquitas de fresado poligonales para fresa circular n.º 217250 / 217252 / 217253
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 7255– 21 7327 400 300 250 250 180 120 100 80 60 45 35 30 120 120 60 120 ● ● ●
Plaquitas de fresado sin perfil, rectificadas y listas para el uso Tipo P12/P16/P26
21 7259 – Con profundidad de tronzado extragrande S .
máx
Ø D
S máx.
A
R 21 7255 21 7256
S
Anchura de fresado A mm 1 1,5 2 2,5 3 4 5 6,5 máx Tipo Z
mm
21C 21 7255 HB7720 – 50,30 50,30 51,78 51,78 – – – 3 2,25 P12 3
21C 21 7256 Plaquita de fresado HB7720 – 61,22 61,51 61,95 69,77 73,75 75,81 – 3 3,5 P16 6 21
21C 21 7258 sin perfil HB7720 – 87,02 88,36 88,36 73,75 77,58 78,47 79,65 3 6,2 P26 6
21C 21 7259 HB7720 90,56 91,45 91,90 92,63 93,37 – – – 3 11,5 P26 6
Radio R (21 7255, 21 7256, 21 7258) mm – 0,1 0,1 0,15 0,15 0,15 0,15 0,15
Radio R (21 7259) mm 0,15 0,15 0,15 0,15 0,15 – – –
⌀ D (21 7255) mm – 11,7 11,7 11,7 11,7 – – –
⌀ D (21 7256) mm – 17,7 17,7 17,7 16 16 16 –
⌀ D (21 7258) mm – 27,7 27,7 27,7 26 26 26 26
⌀ D (21 7259) mm 37 37 37 37 37 – – –
Plaquitas de fresado para ranuras de retención, con redondeado de cantos Tipo P16 / P26
Ø D
t C
W 21 7261
⌀ D
Medida nominal grosor anillo mm 1,3 1,6 1,85 2,15 Tipo Z
mm
21C 21 7261 Plaquitas de fresado HB7720 73,16 73,16 – – 3 16 P16 6
para ranuras de re-
21C 21 7265 tención, con redon- HB7720 – – 79,06 79,06 3 26 P26 6
deado de cantos
Anchura de ranura W −0,03 mm 1,38 1,68 1,93 2,23
Profundidad t mm 0,85 1 1,25 1,5
Fase C mm 0,15 × 45° 0,15 × 45° 0,2 × 45° 0,2 × 45°
611
