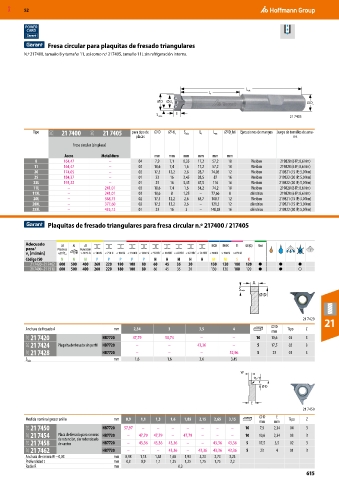

MXD 52

POWER
CARD

Fresa circular para plaquitas de fresado triangulares
N.º 217400, tamaño 8 y tamaño 11, así como n.º 217405, tamaño 11L sin refrigeración interna.

L tot
L 1
⌀D ⌀d 1
⌀D s
E
21 7405
S máx.
Tipo 21Q 21 7400 21Q 21 7405 para tipo de ⌀ D ⌀ d 1 S máx L 1 L tot ⌀ D h6 Ejecuciones de mangos Juego de tornillos de ama-
s
placas rre
Fresa circular (sin placa)

Acero Metal duro mm mm mm mm mm mm
8 164,47 – 04 7,9 7,1 0,35 17,2 57,2 10 Weldon 219820 (6 IP; 0,6 Nm)
11 164,47 – 03 10,6 7,4 1,6 17,2 57,2 10 Weldon 219820 (6 IP; 0,6 Nm)
20 174,05 – 02 17,5 12,2 2,6 28,7 74,05 12 Weldon 219821 (15 IP; 3,0 Nm)
25 184,37 – 01 23 16 3,45 38,5 87 16 Weldon 219822 (20 IP; 5,0 Nm)
25L 193,22 – 01 23 16 3,45 67,5 116 16 Weldon 219822 (20 IP; 5,0 Nm)
11L – 241,01 03 10,6 7,4 1,6 34,2 74,2 10 Weldon 219820 (6 IP; 0,6 Nm)
11XL – 241,01 03 10,6 8 1,25 – 77,66 8 cilíndrico 219820 (6 IP; 0,6 Nm)
20L – 368,75 02 17,5 12,2 2,6 63,7 108,7 12 Weldon 219821 (15 IP; 3,0 Nm)
20XL – 377,60 02 17,5 12,2 2,6 – 121,5 12 cilíndrico 219821 (15 IP; 3,0 Nm)
25XL – 435,12 01 23 16 3 – 148,58 16 cilíndrico 219822 (20 IP; 5,0 Nm)

Plaquitas de fresado triangulares para fresa circular n.º 217400 / 217405

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
21 7420– 21 7462 600 500 400 260 220 180 100 80 60 45 35 30 130 120 100 120 ● ● ●
21 7490– 21 7510 600 500 400 260 220 180 100 80 60 45 35 30 130 120 100 120 ● ● ○
A
S máx
Ø D

21 7420 21
⌀ D
Anchura de fresado A mm 2,34 3 3,5 4 Tipo Z
mm
21C 21 7420 HB7720 47,79 50,74 – – 10 10,6 03 3
21C 21 7424 Plaquita de fresado sin perfil HB7720 – – 43,36 – 5 17,5 02 3
21C 21 7428 HB7720 – – – 52,96 5 23 01 3
mm 1,6 1,6 2,6 3,45
S máx
W
R
t
Ø D

E
21 7450
⌀ D E
Medida nominal grosor anillo mm 0,9 1,1 1,3 1,6 1,85 2,15 2,65 3,15 Tipo Z
mm mm
21C 21 7450 HB7720 57,97 – – – – – – – 10 7,9 2,34 04 3
21C 21 7454 Placa de fresado para ranuras HB7720 – 47,79 47,79 – 47,79 – – – 10 10,6 2,34 03 3
de retención, sin redondeado
21C 21 7458 de cantos HB7720 – 43,36 43,36 43,36 – – 43,36 43,36 5 17,5 3,5 02 3
21C 21 7462 HB7720 – – – 43,36 – 43,36 43,36 43,36 5 23 4 01 3
Anchura de ranura W −0,03 mm 0,98 1,18 1,38 1,68 1,93 2,23 2,73 3,23
Profundidad t mm 0,3 0,9 1,1 1,25 1,25 1,75 1,75 2,2
Radio R mm 0,3
