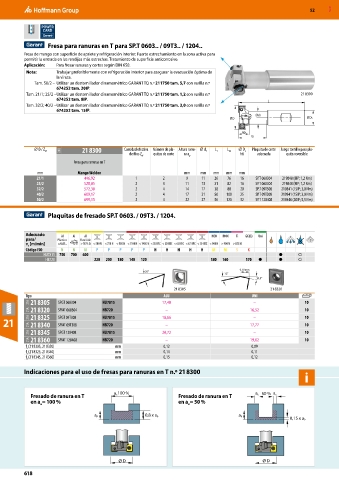

Fresa para ranuras en T para SP.T 0603.. / 09T3.. / 1204..
Fresa de mango con superficie de apriete y refrigeración interior. Fuerte estrechamiento en la zona activa para
permitir la entrada en las rendijas más estrechas. Tratamiento de superficie anticorrosivo.
Aplicación: Para fresar ranuras y cortes según DIN 650.
Nota: Trabajar preferiblemente con refrigeración interior para asegurar la evacuación óptima de
la viruta.
Tam. 50/2 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 5,7 con varilla n.º
674252 tam. 20IP.
Tam. 21/1; 25/2 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 1,2 con varilla n.º 21 8300
674252 tam. 8IP. L
Tam. 32/2; 40/2 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,0 con varilla n.º
674252 tam. 15IP.
Ød1
ØD ØDs
ap
L1
⌀ D / Z ef 21O 21 8300 Cantidad efectiva Número de pla- Altura ranu- ⌀ d 1 L 1 L tot ⌀ D s Plaquita de corte Juego tornillo para pla-
de filos Z ef quitas de corte ra a p h6 adecuada quita reversible
Fresa para ranuras en T
mm Mango Weldon mm mm mm mm mm
21/1 446,92 1 2 9 11 26 76 16 SP.T 060304 219840 (8IP; 1,2 Nm)
25/2 528,05 2 4 11 13 31 82 16 SP.T 060304 219840 (8IP; 1,2 Nm)
32/2 572,30 2 4 14 17 38 88 20 SP.T 09T308 219841 (15IP; 3,0 Nm)
40/2 609,17 2 4 17 21 50 108 25 SP.T 09T308 219841 (15IP; 3,0 Nm)
50/2 699,15 2 4 22 27 56 120 32 SP.T 120408 219848 (20IP; 5,5 Nm)

Plaquitas de fresado SP.T 0603. / 09T3. / 1204.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
HU7815 750 700 600 ● ○
HB720 220 200 180 140 120 180 160 170 ● ● ○
0.10mm
20°
12°
10,5°
21 8305 21 8320
Tipo ALU UNI
21A 21 8305 SPGT 060304 HU7815 17,48 – 10
21A 21 8320 SPMT 060304 HB720 – 16,52 10
–
21 21A 21A 21 8325 SPGT 09T308 HU7815 18,66 17,77 10
21 8340
HB720
10
–
SPMT 09T308
21A 21 8345 SPGT 120408 HU7815 20,72 – 10
21A 21 8360 SPMT 120408 HB720 – 19,62 10
(21 8305, 21 8320) mm 0,12 0,09
f z
f (21 8325, 21 8340) mm 0,14 0,11
z
f (21 8345, 21 8360) mm 0,15 0,12
z
Indicaciones para el uso de fresas para ranuras en T n.º 21 8300
i
100 %
50 % a e
a e 100 %a e
Fresado de ranura en T a e Fresado de ranura en T a e 50 % a e
en a = 100 % en a = 50 %
e
e
a p 0,8 x a p a p a p 0,8 x a p a p
0,15 x a p 0,15 x a p

ae 20 % ae 20 %
Ø D Ø D
Ø D
Ø D Ø D Ø D
