MXD 52

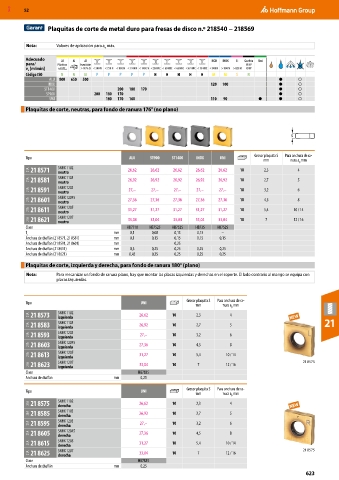

Plaquitas de corte de metal duro para fresas de disco n.º 218540 − 218569

Nota: Valores de aplicación para a máx.
e
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
ALU 800 650 500 ● ○
INOX 120 100 ● ○
ST1400 200 180 170 ● ○
ST900 200 180 170 ● ○
UNI 180 170 160 110 90 ● ● ○
Plaquitas de corte, neutras, para fondo de ranura 176° (no plano)

Grosor plaquita S Para anchura de ra-
Tipo ALU ST900 ST1400 INOX UNI
mm nura a mm
p
21A 21 8571 SNHX 1102 26,62 26,62 26,62 26,62 26,62 10 2,3 4
neutro
21A 21 8581 SNHX 1103 26,92 26,92 26,92 26,92 26,92 10 2,7 5
neutro
21A 21 8591 SNHX 1203 27,– 27,– 27,– 27,– 27,– 10 3,2 6
neutro
21A 21 8601 SNHX 12045 27,36 27,36 27,36 27,36 27,36 10 4,5 8
neutro
21A 21 8611 SNHX 1205 31,27 31,27 31,27 31,27 31,27 10 5,4 10 / 14
neutro
21A 21 8621 SNHX 1207 33,04 33,04 33,04 33,04 33,04 10 7 12 / 16
neutro
Clase HU7710 HB7525 HB7525 HB735 HB7525
f z mm 0,1 0,08 0,13 0,13 –
Anchura de chaflán (21 8571, 21 8581) mm 0,1 0,15 0,15 0,15 0,15
Anchura de chaflán (21 8591, 21 8601) mm 0,25
Anchura de chaflán (21 8611) mm 0,3 0,25 0,25 0,25 0,25
Anchura de chaflán (21 8621) mm 0,45 0,25 0,25 0,25 0,25
Plaquitas de corte, izquierda y derecha, para fondo de ranura 180° (plano)

Nota: Para mecanizar un fondo de ranura plano, hay que montar las placas izquierdas y derechas en el soporte. El lado contrario al mango se equipa con
placas izquierdas.

Tipo UNI Grosor plaquita S Para anchura de ra-
mm nura a mm
p
21A 21 8573 SNHX 1102 26,62 10 2,3 4
izquierda
21A 21 8583 SNHX 1103 26,92 10 2,7 5 21
izquierda
21A 21 8593 SNHX 1203 27,– 10 3,2 6
izquierda
21A 21 8603 SNHX 12045 27,36 10 4,5 8
izquierda
21A 21 8613 SNHX 1205 31,27 10 5,4 10 / 14
izquierda
21A 21 8623 SNHX 1207 33,04 10 7 12 / 16 21 8573
izquierda
Clase HB7835
Anchura de chaflán mm 0,25

Grosor plaquita S Para anchura de ra-
Tipo UNI
mm nura a mm
p
21A 21 8575 SNHX 1102 26,62 10 2,3 4
derecha
21A 21 8585 SNHX 1103 26,92 10 2,7 5
derecha
21A 21 8595 SNHX 1203 27,– 10 3,2 6
derecha
21A 21 8605 SNHX 12045 27,36 10 4,5 8
derecha
21A 21 8615 SNHX 1205 31,27 10 5,4 10 / 14
derecha
21A 21 8625 SNHX 1207 33,04 10 7 12 / 16 21 8575
derecha
Clase HB7835
Anchura de chaflán mm 0,25
623
