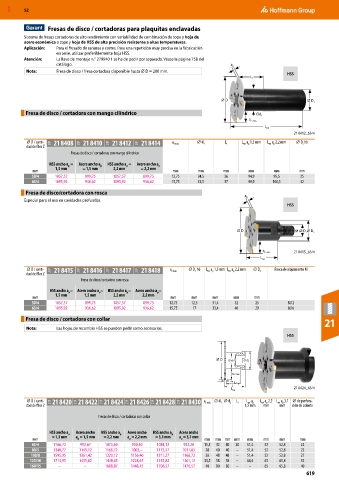

Page 619 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Fresas de disco / cortadoras para plaquitas enclavadas
Sistema de fresas cortadoras de alto rendimiento con variabilidad de combinación de tope y hoja de
acero económica o tope y hoja de HSS de alta precisión resistente a altas temperaturas.
Aplicación: Para el fresado de ranuras y cortes. Para una repetición muy precisa en la fabricación
en serie, utilizar preferiblemente hoja HSS.
Atención: La llave de montaje n.° 279940 1 se ha de pedir por separado. Véase la página 758 del
catálogo. a p
Nota: Fresa de disco / fresa cortadora disponible hasta ⌀ D = 200 mm.
HSS
L 1

⌀ D ⌀ D 1
Fresa de disco / cortadora con mango cilíndrico ⌀d 1
a e máx.
L tot
21 8412_63/4
⌀ D / canti- 21P 21 8408 21P 21 8410 21P 21 8412 21P 21 8414 a e máx. ⌀ d 1 L 1 L a 1,5 mm L a 2,2 mm ⌀ D h6
s
tot p
tot p
dad de filos Z
Fresas de disco / cortadoras con mango cilíndrico

HSS ancho a = Acero ancho a p HSS ancho a = Acero ancho a p
p
p
1,5 mm = 1,5 mm 2,2 mm = 2,2 mm
mm mm mm mm mm mm mm
50/4 1057,57 899,75 1057,57 899,75 12,75 24,5 36 94,9 95,5 25
63/4 1095,92 936,62 1095,92 936,62 15,75 31,5 37 99,9 100,5 32
Fresa de disco/cortadora con rosca
a p
Especial para el uso en cavidades profundas.
HSS
⌀ D M ⌀ D 1 ⌀ D 2

a e máx. 21 8415_63/4
L tot
⌀ D / canti- 21P 21 8415 21P 21 8416 21P 21 8417 21P 21 8418 a e máx. ⌀ D h6 L a 1,5 mm L a 2,2 mm ⌀ D 2 Rosca de alojamiento M
1
tot p
tot p
dad de filos Z
Fresa de disco/cortadora con rosca
HSS ancho a = Acero ancho a = HSS ancho a = Acero ancho a =
p
p
p
p
1,5 mm 1,5 mm 2,2 mm 2,2 mm
mm mm mm mm mm mm
50/4 1057,57 899,75 1057,57 899,75 12,75 12,5 31,4 32 25 M12
63/4 1095,92 936,62 1095,92 936,62 15,75 17 33,4 40 29 M16
Fresa de disco / cortadora con collar 21
Nota: Las hojas de recambio HSS se pueden pedir como accesorios.
HSS

⌀ D

máx.
21 8424_63/4
L tot
⌀ D / canti- 21P 21 8420 21 8422 21 8424 21 8426 21 8428 21 8430 a e máx. ⌀ d ⌀ d 2 L 1 L a L a 2,2 L a 3,1 ⌀ de perfora-
21P
21P
21P
21P
21P
tot p
tot p
tot p
1
dad de filos Z 1,5 mm mm mm ción de asiento
Fresas de disco / cortadoras con collar

HSS ancho a p Acero ancho HSS ancho a p Acero ancho HSS ancho a p Acero ancho
= 1,5 mm a = 1,5 mm = 2,2 mm a = 2,2 mm = 3,1 mm a = 3,1 mm
mm p p p mm mm mm mm mm mm mm mm
63/4 1166,72 992,67 1073,80 920,40 1084,12 932,20 15,5 32 40 38 51,4 52 52,8 22
80/5 1340,77 1143,12 1166,72 1003,– 1175,57 1011,85 20 40 40 – 51,4 52 52,8 22
100/8 1595,95 1361,42 1320,12 1156,40 1311,27 1166,72 26 48 48 – 51,4 52 52,8 27
125/10 1713,95 1455,82 1448,45 1228,67 1455,82 1261,12 33,5 58 58 – 64,4 65 65,8 32
160/15 – – 1688,87 1448,45 1706,57 1470,57 40 80 80 – – 65 65,8 40
619
