52 MXD

tot

21 8569_80

⌀ D 21O 21 8566 21O 21 8567 21O 21 8568 21O 21 8569 Cantidad efectiva de Número de plaquitas a e máx. ⌀ d 1 L 1 L tot ⌀ de perfo-
filos Z ef de corte ración de
asiento

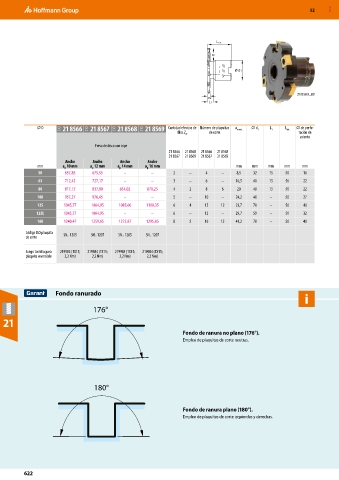

Fresa de disco con tope
21 8566 21 8568 21 8566 21 8568
21 8567 21 8569 21 8567 21 8569
Ancho Ancho Ancho Ancho
mm a 10 mm a 12 mm a 14 mm a 16 mm mm mm mm mm mm
p
p
p
p
50 657,85 675,55 – – 2 – 4 – 8,5 32 15 50 16
63 712,42 727,17 – – 3 – 6 – 10,5 40 15 50 22
80 817,15 837,80 854,02 870,25 4 2 8 6 20 40 15 50 22
100 957,27 976,45 – – 5 – 10 – 24,2 48 – 50 27
125 1045,77 1064,95 1085,60 1100,35 6 4 12 12 23,7 70 – 50 40
125L 1045,77 1064,95 – – 6 – 12 – 29,7 59 – 50 32
160 1240,47 1259,65 1275,87 1295,05 8 5 16 15 41,2 70 – 50 40
Código ISO plaquita SN.. 1205 SN.. 1207 SN.. 1205 SN.. 1207
de corte

Juego tornillo para 219983 (TX15; 219984 (TX15; 219983 (TX15; 219984 (TX15;
plaquita reversible 2,2 Nm) 2,2 Nm) 2,2 Nm) 2,2 Nm)

Fondo ranurado

176°

21
Fondo de ranura no plano (176°).
Empleo de plaquitas de corte neutras.

180°

Fondo de ranura plano (180°).
Empleo de plaquitas de corte izquierdas y derechas.
