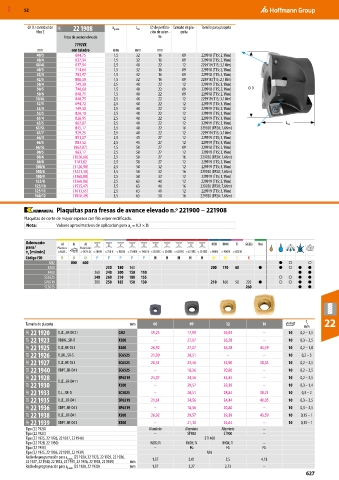

Page 627 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

⌀ D / cantidad de 28R 22 1908 a p máx. L tot ⌀ de perfora- Tamaño de pla- Tornillo para plaquita
filos Z ción de asien- quita
Fresa de avance elevado to
7792VX
mm con taladro mm mm mm
40/3 604,75 1,5 32 16 09 229918 (T15; 2,1Nm)
40/4 637,94 1,5 32 16 09 229918 (T15; 2,1Nm)
40/4L 637,94 2,5 40 22 12 229919 (T15; 3,1 Nm)
40/5 714,64 1,5 32 16 09 229918 (T15; 2,1Nm)
42/4 783,97 1,5 32 16 09 229918 (T15; 2,1Nm)
42/5 808,30 1,5 32 16 09 229918 (T15; 2,1 Nm)
50/4 749,30 2,5 40 22 12 229919 (T15; 3,1Nm)
50/5 790,60 1,5 40 22 09 229918 (T15; 2,1Nm) ⌀ D
50/6 840,75 1,5 40 22 09 229918 (T15; 2,1Nm)
50/6L 840,75 2,5 40 22 12 229919 (T15; 3,1 Nm)
52/3 694,72 2,5 40 22 12 229919 (T15; 3,1Nm)
52/4 749,30 2,5 40 22 12 229919 (T15; 3,1Nm)
52/5 820,10 2,5 40 22 12 229919 (T15; 3,1Nm)
63/4 828,95 2,5 40 22 12 229919 (T15; 3,1Nm)
63/5 862,87 2,5 40 22 12 229919 (T15; 3,1Nm) L tot
63/5L 845,17 3,5 40 22 16 229920 (TP20; 7,6Nm)
63/7 929,25 2,5 40 22 12 229919 (T15; 3,1 Nm)
66/4 851,07 2,5 45 27 12 229919 (T15; 3,1Nm)
66/5 883,52 2,5 45 27 12 229919 (T15; 3,1Nm)
66/5L (862,87) 1,5 50 27 09 229918 (T15; 2,1Nm)
80/5 963,17 2,5 50 27 12 229919 (T15; 3,1Nm)
80/6 (1026,60) 3,5 50 27 16 229920 (TP20; 7,6Nm)
80/8 1101,82 2,5 50 27 12 229919 (T15; 3,1Nm)
100/6 (1126,90) 2,5 50 32 12 229919 (T15; 3,1Nm)
100/8 (1221,30) 3,5 50 32 16 229920 (TP20; 7,6Nm)
100/9 (1368,80) 2,5 50 32 12 229919 (T15; 3,1Nm)
125/8 (1368,80) 2,5 63 40 12 229919 (T15; 3,1Nm)
125/10 (1535,47) 3,5 63 40 16 229920 (TP20; 7,6Nm)
125/11 (1613,65) 2,5 63 40 12 229919 (T15; 3,1Nm)
160/12 (1858,49) 3,5 63 50 16 229920 (TP20; 7,6Nm)

Plaquitas para fresas de avance elevado n.º 221900 − 221908
Plaquitas de corte de mayor espesor con filo wiper rectificado.
Nota: Valores aproximativos de aplicación para a e = 0,3 × D.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
GH2 800 600 ● ○ ○
X500 230 180 140 200 170 60 ● ● ○ ● ●
X400 260 240 200 150 110 ● ●
SC6525 340 260 210 180 155 ○ ○ ● ●
SP6519 280 250 185 150 130 210 160 50 220 ● ○ ○ ● ●
SC3025 260 ● ●

f 22
Tamaño de plaquita mm 06 09 12 16 z
mm
28E 22 1920 X.LT...ER-D721 GH2 19,25 17,99 26,92 – 10 0,2 – 1,5
28F 22 1923 XDLW...SR-D X500 – 27,07 36,28 – 10 0,3 – 2,5
28F 22 1925 X.LT..ER-D41 X400 26,92 27,07 36,28 43,59 10 0,2 – 1,8
28E 22 1926 X.LW...SR-S SC6525 21,39 20,51 – – 10 0,2 – 3
28E 22 1927 X.LT..ER-D41 SC6525 20,51 23,46 32,90 38,05 10 0,2 – 2,5
28E 22 1940 XDPT..ER-D41 SC6525 – 18,36 20,80 – 10 0,2 – 2,5
28E 22 1928 X.LT...ER-D411 SP6519 25,07 24,56 34,44 – 10 0,2 – 2,5
28F 22 1930 X500 – 29,57 39,39 – 10 0,3 – 1,4
28E 22 1933 X.L...SR-D SC3025 – 20,51 28,84 38,21 10 0,3 – 2
28E 22 1935 X.LT...ER-D41 SP6519 21,61 24,56 34,44 40,05 10 0,3 – 2,5
28E 22 1936 XDPT..ER-D41 SP6519 – 18,36 20,80 – 10 0,3 – 2,5
28F 22 1938 X.LT...ER-D41 X500 26,92 29,57 39,39 43,59 10 0,15 – 1
28F 22 1939 XDPT..ER-D41 X500 – 21,10 24,64 – 10 0,15 – 1
Tipo (22 1920) Aluminio Aluminio Aluminio –
Tipo (22 1923) – ST900 ST900 –
Tipo (22 1925, 22 1926, 22 1927, 22 1940) ST1400
Tipo (22 1928, 22 1930) INOX; Ti INOX; Ti INOX; Ti –
Tipo (22 1933) – FG FG FG
Tipo (22 1935, 22 1936, 22 1938, 22 1939) Uni
Radio de programación para a p máx. (22 1920, 22 1923, 22 1925, 22 1926, 1,37 2,01 2,5 4,18
22 1927, 22 1940, 22 1933, 22 1935, 22 1936, 22 1938, 22 1939) mm
Radio de programación para a p máx. (22 1928, 22 1930) mm 1,37 2,27 2,73 –
