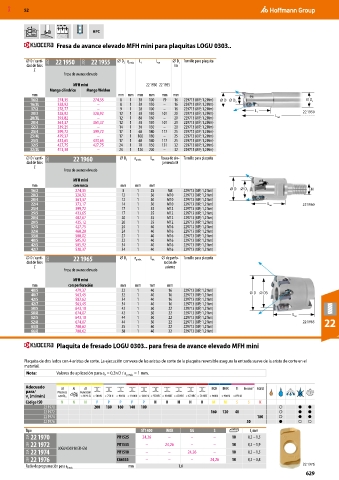

MXD 52

HPC

Fresa de avance elevado MFH mini para plaquitas LOGU 0303..

⌀ D / canti- 25O 22 1950 25O 22 1955 ⌀ D a p máx. L 1 L tot ⌀ D Tornillo para plaquita
s
3
dad de filos h6
Z
Fresa de avance elevado
MFH mini 22 1950 22 1955
Mango cilíndrico Mango Weldon
mm mm mm mm mm mm mm
16/2 274,35 274,35 8 1 30 100 79 16 229713 (8IP; 1,2 Nm) ⌀ D ⌀ D 3 ⌀ D s
16/2L 328,92 – 8 1 50 150 – 16 229713 (8IP; 1,2 Nm)
17/2 278,77 – 9 1 20 100 – 16 229713 (8IP; 1,2 Nm)
20/3 328,92 328,92 12 1 50 130 101 20 229713 (8IP; 1,2 Nm) L 1 22 1950
20/3L 393,82 – 12 1 80 160 – 20 229713 (8IP; 1,2 Nm) L tot
20/4 361,37 361,37 12 1 50 130 101 20 229713 (8IP; 1,2 Nm)
22/3 339,25 – 14 1 30 130 – 20 229713 (8IP; 1,2 Nm)
25/4 399,72 399,72 17 1 60 140 117 25 229713 (8IP; 1,2 Nm)
25/4L 479,37 – 17 1 100 180 – 25 229713 (8IP; 1,2 Nm)
25/5 433,65 433,65 17 1 60 140 117 25 229713 (8IP; 1,2 Nm)
32/5 427,75 427,75 24 1 70 150 131 32 229713 (8IP; 1,2 Nm)
32/5L 513,30 – 24 1 120 200 – 32 229713 (8IP; 1,2 Nm)
⌀ D / canti- 25O 22 1960 ⌀ D 3 a p máx. L tot Rosca de alo- Tornillo para plaquita
dad de filos jamiento M
Z
Fresa de avance elevado
MFH mini
mm con rosca mm mm mm
16/2 274,35 8 1 25 M8 229713 (8IP; 1,2 Nm) ⌀ D ⌀ D 3 M
20/3 328,92 12 1 30 M10 229713 (8IP; 1,2 Nm)
20/4 361,37 12 1 30 M10 229713 (8IP; 1,2 Nm)
22/4 373,17 14 1 30 M10 229713 (8IP; 1,2 Nm) L tot 22 1960
25/4 399,72 17 1 35 M12 229713 (8IP; 1,2 Nm)
25/5 433,65 17 1 35 M12 229713 (8IP; 1,2 Nm)
28/4 402,67 20 1 35 M12 229713 (8IP; 1,2 Nm)
28/5 435,12 20 1 35 M12 229713 (8IP; 1,2 Nm)
32/5 427,75 24 1 40 M16 229713 (8IP; 1,2 Nm)
32/6 460,20 24 1 40 M16 229713 (8IP; 1,2 Nm)
35/6 500,02 27 1 40 M16 229713 (8IP; 1,2 Nm)
40/5 505,92 32 1 40 M16 229713 (8IP; 1,2 Nm)
42/5 505,92 34 1 40 M16 229713 (8IP; 1,2 Nm)
42/7 538,37 34 1 40 M16 229713 (8IP; 1,2 Nm)
⌀ D / canti- 25O 22 1965 ⌀ D 3 a p máx. L tot ⌀ de perfo- Tornillo para plaquita
dad de filos ración de
Z asiento
Fresa de avance elevado
MFH mini
mm con perforación mm mm mm mm
40/5 479,37 32 1 40 16 229713 (8IP; 1,2 Nm) ⌀ D ⌀ D3
40/7 563,45 32 1 40 16 229713 (8IP; 1,2 Nm)
42/5 582,62 34 1 40 16 229713 (8IP; 1,2 Nm)
42/7 563,45 34 1 40 16 229713 (8IP; 1,2 Nm)
50/5 643,10 42 1 50 22 229713 (8IP; 1,2 Nm)
50/8 674,07 42 1 50 22 229713 (8IP; 1,2 Nm)
52/5 643,10 44 1 50 22 229713 (8IP; 1,2 Nm) L tot
52/8 674,07 44 1 50 22 229713 (8IP; 1,2 Nm) 22 1965 22
63/8 700,62 55 1 40 22 229713 (8IP; 1,2 Nm)
66/8 700,62 58 1 40 22 229713 (8IP; 1,2 Nm)

Plaquita de fresado LOGU 0303.. para fresa de avance elevado MFH mini

Plaquita de dos lados con 4 aristas de corte. La ejecución convexa de las aristas de corte de la plaquita reversible asegura la entrada suave de la arista de corte en el
material.
Nota: Valores de aplicación para a e = 0,3×D / a p máx. = 1 mm.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S S K
22 1970 200 180 160 140 100 ○ ● ●
22 1972 160 120 40 ○ ● ●
22 1974 180 ○ ● ●
22 1976 30 ● ○ ○
Tipo ST1400 INOX GG S f mm
z
25A 22 1970 PR1525 24,26 – – – 10 0,2 – 1,5
25A 22 1972 PR1535 – 24,26 – – 10 0,2 – 1,9
25A 22 1974 LOGU 030310 ER-GM PR1510 – – 24,26 – 10 0,2 – 1,5
25A 22 1976 CA6535 – – – 24,26 10 0,2 – 0,8
mm 1,6 22 1976
Radio de programación para a p máx.
629
